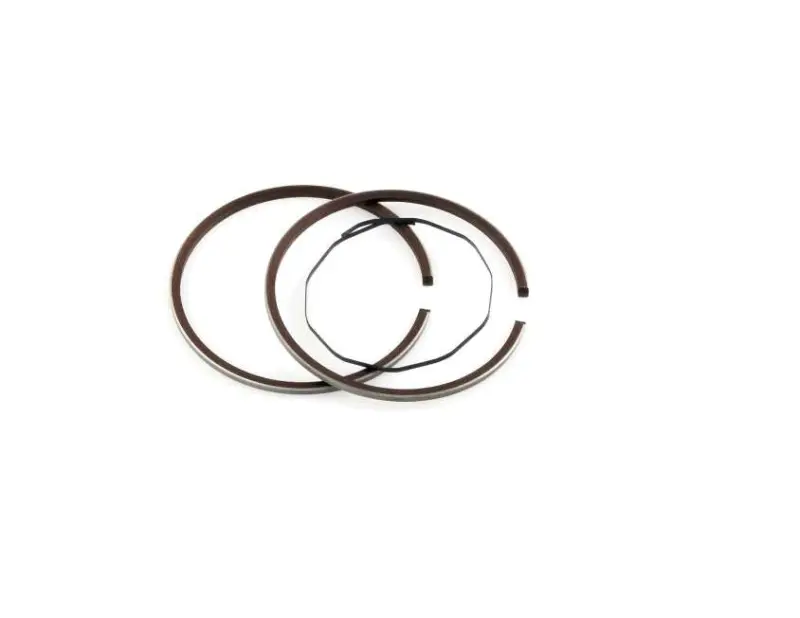

Поршневі кільця Honda Lead, Gyro 50 +0,25 мм, Ø40,25, ST

Поршневі кільця Honda Lead і Gyro 50 ремонтного розміру Ø40,25 мм

Кільця ST призначені для ремонту циліндро-поршневої групи двотактних скутерів Honda Lead і Honda Gyro з двигунами AF01E, AF03E та TA01E. Діаметр 40,25 мм відповідає збільшенню на 0,25 мм порівняно зі стандартним розміром 40,00 мм, тому виріб застосовують разом із поршнем першого ремонтного розміру та циліндром, підготовленим під цей діаметр. Це не варіант для встановлення у стандартний незношений циліндр без вимірювання й обробки.

У двигуні поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Під час руху поршня вони допомагають утримувати тиск газів у камері згоряння та передають частину тепла від поршня до циліндра. Стан кілець, поршневих канавок і поверхні циліндра безпосередньо впливає на компресію, запуск двигуна та стабільність його роботи. Нові кільця дають очікуваний результат лише за правильної геометрії циліндра й відповідності всіх сполучених деталей.

Як підібрати розмір

Позначення +0,25 мм вказує на перший ремонтний розмір. Перед замовленням потрібно визначити фактичний діаметр циліндра після розточування або іншої передбаченої ремонтної обробки та перевірити розмір установленого поршня. Для цієї позиції потрібні поршень і підготовлений циліндр номіналом 40,25 мм. Орієнтуватися лише на модель скутера недостатньо: Honda Lead і Gyro випускалися в різних модифікаціях, тому додатково звіряють код двигуна — AF01E, AF03E або TA01E.

• Тип деталі: поршневі кільця для циліндро-поршневої групи.
• Розмір: Ø40,25 мм, збільшення +0,25 мм.
• Ремонтна група: перший ремонтний розмір.
• Призначення: двотактні двигуни Honda об'ємом 50 см³.
• Заявлена сумісність: Honda Lead і Honda Gyro з кодами двигунів AF01E, AF03E, TA01E.

Коли потрібна заміна

Перевірка циліндро-поршневої групи потрібна в разі зниження компресії, ускладненого запуску, зменшення тяги або після розбирання верхньої частини двигуна для ремонту. Такі ознаки не вказують винятково на кільця: причиною також можуть бути зношення циліндра, пошкодження поршня, завеликі зазори в канавках або порушення герметичності інших деталей. Тому перед складанням вимірюють циліндр у кількох поясах і напрямках, оцінюють овальність та конусність, оглядають поршень і перевіряють стан його канавок.

Ремонтні кільця Ø40,25 мм не можна використовувати для компенсації зношення стандартного циліндра Ø40,00 мм без відповідного поршня й точної обробки. Надто малий або надмірний зазор у замку, неправильна посадка в канавці чи невідповідність діаметра можуть спричинити втрату компресії, прискорене зношення та пошкодження деталей. Розміри й допустимі зазори перевіряють за технічними даними конкретного двигуна.

Підготовка та встановлення

До монтажу кожне кільце перевіряють у відповідній канавці поршня та окремо контролюють зазор у замку всередині підготовленого циліндра. Канавки мають бути очищені від нагару й відкладень без пошкодження їхніх поверхонь. Кільця встановлюють спеціальним розширювачем, не розтягуючи їх більше, ніж потрібно, і не заводячи на поршень спіральним рухом. Якщо на поршні передбачені фіксувальні штифти, замки розташовують чітко відносно цих штифтів: кінці кільця не повинні потрапляти на вікна циліндра.

Напрям установлення та положення кожного кільця визначають за конструкцією поршня й технічною інструкцією двигуна. Після монтажу перевіряють вільний рух кілець у канавках і правильне положення замків. Під час складання деталі змащують засобом, передбаченим процедурою ремонту двотактного двигуна, а циліндр надягають без перекосу й ударного навантаження. Після запуску дотримуються режиму первинного припрацювання, установленого для відремонтованої циліндро-поршневої групи. Такий підхід дає змогу використати ремонтний розмір за призначенням та уникнути повторного розбирання через помилку під час добору чи монтажу.
