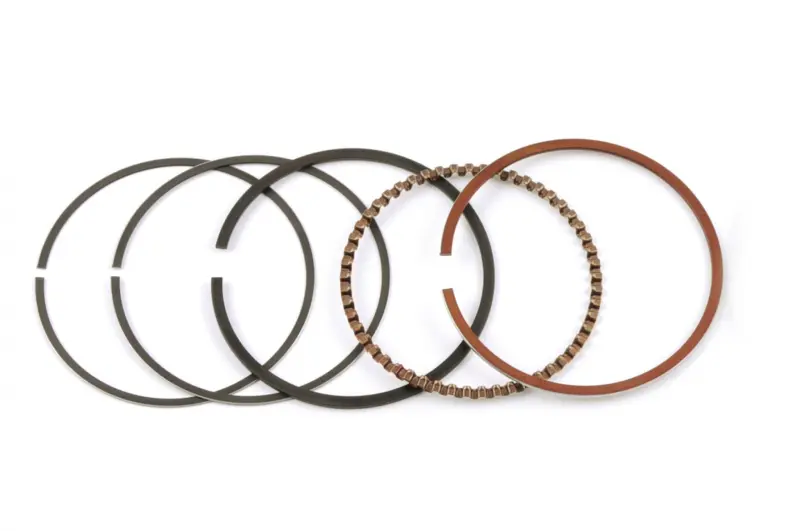

Поршневі кільця 4T CB/CG Ø62,25 мм, 150/175 см³, +0,25 ST

Поршневі кільця 4T CB/CG Ø62,25 мм ST

Комплект призначений для ремонту циліндро-поршневої групи чотиритактних двигунів типу CB/CG об’ємом 150 або 175 см³. Діаметр 62,25 мм відповідає першому ремонтному розміру +0,25 мм, тому кільця добирають до циліндра й поршня з таким самим фактичним розміром. Це основний критерій: збігу об’єму двигуна або позначення CB/CG недостатньо, якщо циліндр залишився стандартним чи вже був оброблений під інший ремонтний діаметр.

Призначення комплекту

Поршневі кільця встановлюються в канавки поршня та взаємодіють зі стінкою циліндра під час кожного ходу поршня. Компресійні кільця обмежують прорив газів із камери згоряння, підтримуючи необхідне ущільнення. Маслознімні компоненти регулюють кількість мастила на стінці циліндра та повертають його надлишок через передбачені в поршні канали. У комплекті представлені кільця різних типів, які виконують ці завдання в одній циліндро-поршневій групі.

Комплект застосовують під час ремонту після зношення кілець, поршня або поверхні циліндра, а також при складанні циліндра, підготовленого під перший ремонтний розмір. Підставою для діагностики циліндро-поршневої групи можуть бути зниження компресії, втрата тяги, підвищена витрата мастила чи димність вихлопу. Такі ознаки самі по собі не визначають причину, тому перед замовленням потрібно оцінити стан циліндра, поршня, канавок і суміжних деталей.

Що перевірити під час добору

• Діаметр: кільця розраховані на розмір 62,25 мм. Його потрібно зіставити з фактичним діаметром циліндра та ремонтного поршня.
• Ремонтний ступінь: позначення +0,25 стосується першого ремонтного розміру й не є рівнозначним стандартному діаметру 62,00 мм.
• Тип двигуна: комплект призначений для чотиритактних моторів сімейства CB/CG у зазначеному розмірному виконанні.
• Об’єм: товарна застосовність охоплює варіанти 150 і 175 см³, однак остаточний вибір роблять за геометрією встановленої циліндро-поршневої групи.
• Параметри канавок: перед монтажем слід порівняти товщину, профіль і розташування кожного кільця з поршнем, який використовуватиметься.

Модель мотоцикла та об’єм двигуна допомагають звузити пошук, але не замінюють вимірювання деталей. На техніці одного сімейства можуть застосовуватися різні циліндри, поршні й ремонтні ступені. Якщо двигун раніше розбирали або розточували, орієнтуватися лише на паспортний об’єм особливо ризиковано. Розмір 62,25 мм має відповідати результату вимірювання циліндра та поршню, підібраному після обробки.

Установлення та контроль перед складанням

Монтаж виконують на чистий справний поршень без пошкоджень і нагару в канавках. Кожне кільце розміщують у призначеній для нього канавці з урахуванням типу, профілю та вказівок посібника для конкретного двигуна. До остаточного складання перевіряють вільне переміщення кілець у канавках, зазори та стан поверхні циліндра. Конкретні допустимі значення беруть із ремонтної документації двигуна: універсальні цифри для всіх модифікацій CB/CG застосовувати не можна.

Кільця не можна надмірно розводити під час надягання на поршень, перекручувати або встановлювати в невідповідну канавку. Після розточування циліндра поршень і кільця добирають як єдине розмірне поєднання, а поверхня циліндра має бути підготовлена для нормального припрацювання. Якщо канавки поршня зношені, самі нові кільця не усунуть зайвий люфт і не відновлять правильне ущільнення.

Цей комплект підходить для ремонту чотиритактного двигуна CB/CG лише за підтвердженого діаметра 62,25 мм і відповідності поршня першому ремонтному розміру. Точна перевірка розмірів до складання допомагає уникнути несумісності, пошкодження нових деталей і повторного розбирання двигуна.
