Передній варіатор Honda Dio AF18, голий, ST

Передній варіатор для Honda Dio AF18

Передній варіатор ST призначений для обслуговування клинопасової трансмісії скутера Honda Dio AF18. Деталь установлюється в передній частині варіаторного привода та бере участь у передаванні обертання від двигуна до паса. Разом із роликами, пасом, заднім шківом та іншими спряженими компонентами вона забезпечує автоматичну зміну передавального відношення без ручного перемикання ступенів.

Під час зростання обертів ролики переміщуються напрямними варіатора та діють на рухому частину шківа. Відстань між його контактними поверхнями змінюється, тому пас переходить на інший радіус. У такий спосіб трансмісія послідовно переходить від стартового режиму до подальшого розгону. Стан доріжок, втулки й поверхонь, які контактують із пасом, безпосередньо впливає на вільний рух деталей, рівномірність роботи привода та відсутність зайвих вібрацій.

Виконання «голий»

Позначення «голий» відрізняє цю позицію від розширених комплектів варіатора. Такий варіант доречний для ремонту, під час якого частину справних деталей наявного механізму планують використати повторно або підібрати окремо. Перед замовленням потрібно визначити, які компоненти потрібні саме для конкретного ремонту: ролики відповідного розміру та маси, напрямні, втулка, пас, кріпильні деталі й зовнішня частина шківа можуть належати до окремих позицій. Склад слід зіставити з фактично необхідним набором для обслуговування скутера.

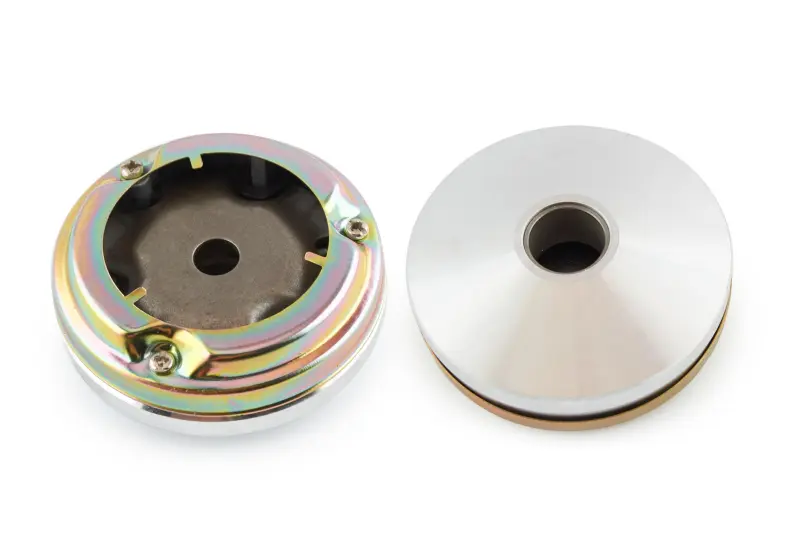

Деталь має дискову форму з центральним посадковим отвором і профільованою контактною поверхнею для паса. Зворотний бік виконаний під розміщення внутрішніх компонентів варіаторного механізму. Під час підбору недостатньо орієнтуватися лише на зовнішню схожість: відмінності в посадці, геометрії доріжок і взаємному розташуванні частин можуть завадити правильному складанню.

Коли потрібна заміна

• на доріжках роликів утворилися помітні виробітки, задирки або пошкодження;
• контактна поверхня шківа має канавки, відколи чи сліди нерівномірного зношення;
• виявлено люфт, биття або ускладнений рух рухомої частини;
• пас рухається поверхнею нерівномірно, а обслуговування роликів не усуває причину;
• варіатор перевіряють та оновлюють під час комплексного ремонту трансмісії.

Ці ознаки потрібно оцінювати разом зі станом паса, роликів, напрямних, втулки та заднього шківа. Заміна однієї деталі не усуне несправність, якщо у спряжених компонентах залишилися критичний виробіток, перекіс або забруднення.

Підбір та встановлення

Основний критерій застосування цієї позиції — модель Honda Dio AF18. Перед придбанням порівняйте знятий варіатор із новою деталлю за формою, центральною посадкою, загальною геометрією та розташуванням спряжених частин. Якщо на скутері раніше замінювали двигун, колінчастий вал або трансмісію, підбору лише за позначенням рами може бути недостатньо: орієнтуватися потрібно на фактично встановлений механізм.

Монтаж виконують після зняття кришки варіаторного відсіку та перевірки всіх деталей привода. Поверхні, якими рухається пас, мають залишатися чистими, без оливи чи мастила, інакше можливе прослизання. Ролики та напрямні встановлюють у правильному положенні, а кріплення затягують способом і моментом, передбаченими сервісною документацією Honda для відповідної модифікації. Перед остаточним складанням пас розташовують так, щоб він не був затиснутий між половинами переднього шківа під час затягування.

Передній варіатор Honda Dio AF18 у виконанні ST призначений для цільового ремонту штатного варіаторного привода. Точне зіставлення посадки та переліку потрібних деталей до початку робіт допомагає скласти механізм без несумісних компонентів і відразу перевірити всю трансмісію як єдину систему.
