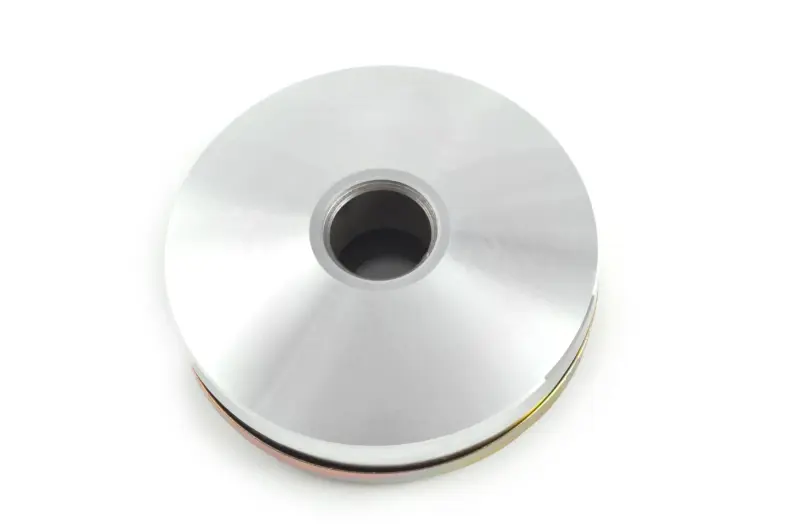

Передній варіатор Suzuki AD50 ST

Передній варіатор для Suzuki AD50 ST

Деталь призначена для передньої частини варіаторної трансмісії скутера Suzuki AD50. Вона бере участь у передаванні обертання від двигуна до ременя та зміні передавального відношення під час руху. Завдяки узгодженій роботі переднього шківа, ременя й задньої частини трансмісії скутер може рушати з місця та набирати швидкість без ручного перемикання передач.

Призначення та принцип роботи

Конічна поверхня переднього варіатора утворює одну зі сторін канавки для ременя. Коли режим роботи трансмісії змінюється, ремінь переміщується по радіусу шківа, внаслідок чого змінюється співвідношення між обертами двигуна та швидкістю обертання заднього колеса. Стан цієї поверхні й суміжних деталей безпосередньо впливає на рух ременя, характер розгону та стабільність роботи привода.

Передній варіатор установлюють під час ремонту штатної трансмісії Suzuki AD50, якщо стара деталь має помітне вироблення, пошкодження доріжок або поверхні контакту з ременем, биття чи надмірний люфт. Підставою для діагностики також можуть бути ривки під час розгону, сторонній шум під кришкою трансмісії, нестабільна зміна передавального відношення або погіршення динаміки. Такі ознаки не завжди спричинені лише варіатором, тому разом із ним перевіряють ремінь, ролики, напрямні, втулку та стан суміжних шківів.

Що перевірити перед вибором

Позначення AD50 є головним орієнтиром щодо застосування цієї позиції, проте скутери однієї серії можуть відрізнятися роком випуску та виконанням трансмісії. Перед замовленням порівняйте нову деталь зі знятою та уточніть посадкові параметри. Це особливо актуально, якщо трансмісію вже ремонтували або встановлювали в неї компоненти іншого виконання.

• Модель скутера: Suzuki AD50 і відповідне виконання ST.
• Габарити: зовнішній діаметр диска та загальна висота мають відповідати старій деталі.
• Посадка: порівняйте діаметр центрального отвору, довжину та діаметр втулки, що використовується.
• Профіль: перевірте форму конічної поверхні, розташування посадкових площин і виліт відносно ременя.
• Склад ремонту: заздалегідь визначте, чи потрібні окремо ролики, втулка, напрямні, відповідна щока та кріплення, адже склад цієї товарної позиції не зазначений.

Рекомендації зі встановлення

Монтаж виконують після зняття кришки варіаторної трансмісії та перевірки всіх деталей привода. Усередині корпусу не повинно залишатися пилу від ременя, металевих частинок або уламків напрямних. Конічні поверхні шківа та ремінь мають бути чистими: мастильні матеріали в зоні контакту здатні спричинити прослизання. Під час складання потрібно правильно розташувати втулку, ремінь та інші компоненти переднього варіатора, а кріплення затягнути з моментом, передбаченим сервісною документацією Suzuki AD50.

Не варто оцінювати стан привода лише за однією деталлю. Зношений ремінь, ролики з пласкими ділянками або пошкоджені напрямні можуть зберегти попередні симптоми навіть після встановлення нового варіатора. Комплексна перевірка допомагає відновити правильне переміщення ременя та уникнути прискореного зношування нових компонентів. Перед першим запуском після складання перевіряють вільне обертання, правильне положення ременя й відсутність контакту деталей із кришкою трансмісії.

Передній варіатор Suzuki AD50 ST доречний для планового відновлення або ремонту привода за умови підтвердженого збігу посадкових розмірів і конфігурації. Точне порівняння зі знятою деталлю особливо важливе для скутера з невідомою історією обслуговування: воно дає змогу вибрати потрібне виконання без припущень щодо раніше встановлених компонентів.
