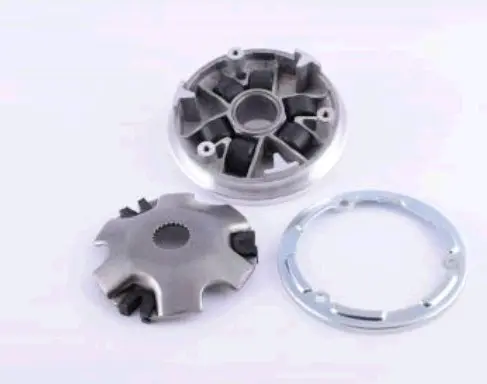

Передній варіатор Suzuki AD110 ST

Передній варіатор Suzuki AD110 ST

Передній варіатор призначений для варіаторної трансмісії скутера Suzuki AD110. Деталь установлюється на ведучому боці привода та бере участь у передаванні обертання від колінчастого вала до клинового ременя. Її стан безпосередньо впливає на характер старту, розгін, зміну передавального відношення та стабільність роботи трансмісії в різних діапазонах обертів. Ця позиція підходить для планового обслуговування або ремонту привода, коли подальше використання попереднього варіатора неможливе через зношення чи пошкодження.

Як працює передній варіатор

У безступеневій трансмісії ведучий і ведений шківи з’єднані клиновим ременем. Коли оберти зростають, ролики переміщуються похилими доріжками рухомої частини варіатора. Щоки ведучого шківа зближуються, ремінь виходить на більший діаметр, а передавальне відношення плавно змінюється. Після зниження обертів відбувається зворотне переміщення. Завдяки такому принципу скутер набирає швидкість без ручного перемикання ступенів.

Конструкція передбачає рухому дискову частину з центральним посадковим отвором і профільованими доріжками, а також задню пластину. Напрямні ділянки утримують ролики в передбаченому положенні та забезпечують їх переміщення зі зміною обертів. Для належної роботи потрібні збережена геометрія доріжок, рівна зона контакту з ременем, відсутність надмірного люфту та правильна посадка всіх сполучених деталей.

Що перевірити перед замовленням

Позначення Suzuki AD110 потрібно зіставити з моделлю та виконанням установленої трансмісії. Різні покоління й модифікації скутерів зі схожими назвами можуть мати інші посадкові параметри та будову привода. Найнадійніше виконувати підбір за демонтованою деталлю й перевіряти не одну загальну ознаку, а сукупність параметрів.

• Модель скутера: деталь заявлена для Suzuki AD110; схоже позначення іншої серії не підтверджує взаємозамінність.
• Посадковий отвір: порівняйте його діаметр, профіль і спосіб з’єднання з валом.
• Зовнішня геометрія: зіставте діаметр диска, висоту та форму зони, якою рухається ремінь.
• Доріжки роликів: перевірте їх кількість, розташування та профіль відносно попереднього варіатора.
• Задня пластина: мають збігатися її форма, напрямні ділянки та положення відносно рухомої частини.
• Суміжні деталі: окремо оцініть відповідність втулки, роликів, напрямних і ременя, які використовуються в конкретній трансмісії.

Коли потрібна заміна

Приводом для перевірки варіатора стають ривки під час рушання, нестабільний розгін, сторонній шум із боку кожуха трансмісії або помітна зміна поведінки скутера на звичних обертах. Під час розбирання звертають увагу на ступінчасте зношення поверхні контакту з ременем, вироблення доріжок роликів, тріщини, деформацію та пошкодження посадкової зони. Подібні прояви можуть також спричиняти ремінь, ролики, втулка, напрямні або ведений шків, тому перед заміною доцільно оглянути весь привод.

Установлення та обслуговування

Монтаж виконують на очищені та справні сполучені поверхні. Ролики розміщують у доріжках у правильному положенні, задню пластину встановлюють без перекосу, а зібрану рухому частину утримують так, щоб внутрішні деталі не змістилися під час установлення на вал. На зону контакту щік із ременем не повинні потрапляти мастильні матеріали. Ремінь потрібно розташувати так, щоб він не перешкоджав повній посадці деталей під час затягування кріплення.

Для фіксації варіатора застосовують відповідний інструмент, а кріплення затягують із моментом, установленим сервісними даними саме для потрібної версії Suzuki AD110. Після складання перевіряють вільне переміщення компонентів, правильність положення ременя та відсутність перекосу. Такий підхід допомагає відновити штатну роботу варіаторного привода й уникнути передчасного пошкодження нової деталі.
