Мідний радіатор для мотоблока 190N (9 Hp) ST

Мідний радіатор для мотоблока 190N (9 Hp) ST

Радіатор призначений для системи рідинного охолодження дизельного двигуна 190N, що застосовується на мотоблоках. Він приймає нагріту охолоджувальну рідину та передає її тепло повітрю, яке проходить крізь серцевину, допомагаючи двигуну підтримувати нормальний температурний режим під час роботи з навантаженням. Деталь підходить для ремонту техніки, у якої штатний радіатор втратив герметичність, зазнав механічних пошкоджень або перестав нормально відводити тепло через забруднення чи деформацію серцевини.

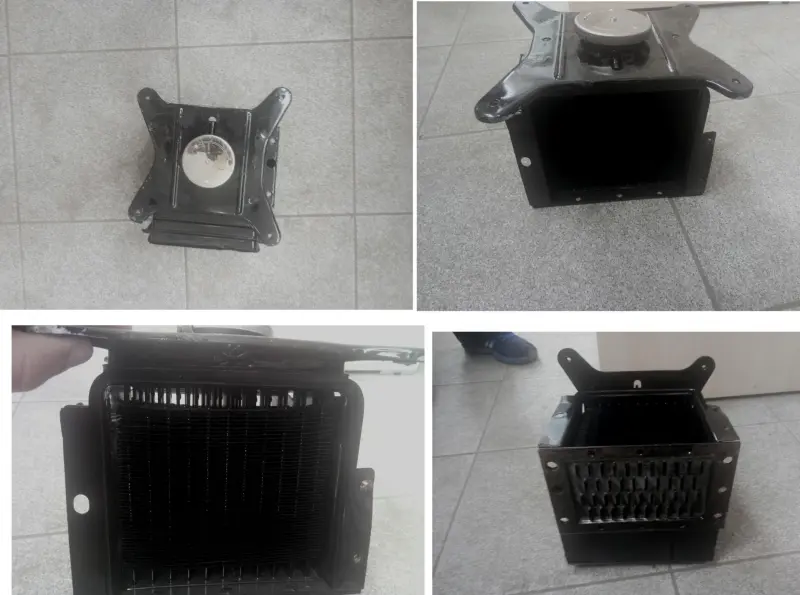

Виконання заявлене як мідне. Радіатор зібраний у жорсткому корпусі з ребристою теплообмінною серцевиною, верхньою заливною горловиною з кришкою та кількома монтажними точками. Бічні кріплення й верхні вушка визначають положення деталі відносно двигуна та компонентів обдування. Така конструкція потребує точного збігу з посадковим місцем: навіть за однакового позначення двигуна необхідно врахувати форму корпусу, розташування отворів, висоту кріпильних майданчиків і положення всіх з’єднань.

Призначення та ознаки потреби в заміні

Справний радіатор бере участь у відведенні тепла від охолоджувальної рідини. Перевірити його стан варто за наявності слідів витікання, пошкоджених сот, значного зовнішнього забруднення, деформації корпусу або постійного перегрівання за справності інших компонентів системи. Перед заміною доцільно визначити причину несправності: новий радіатор не усуне порушення циркуляції, несправність помпи, засмічення каналів, недостатнє обдування чи негерметичність з’єднувальних деталей.

Стан серцевини безпосередньо впливає на теплообмін. Зім’яті або забиті проміжки погіршують проходження повітря, а витік зменшує необхідний об’єм рідини в системі. Під час обслуговування поверхню очищують обережно, без ударів і надмірного тиску на тонкі пластини. Кришку, горловину та ділянки з’єднань також оглядають на наявність пошкоджень і слідів виходу рідини.

Що перевірити під час підбору

• Модель двигуна: радіатор розрахований на конфігурацію 190N; позначення 9 Hp стосується товарного виконання.
• Матеріал: мідне виконання має відповідати потрібному варіанту деталі.
• Кріплення: порівняйте кількість, форму та розташування бічних отворів, верхніх вушок і нижніх точок фіксації зі знятим радіатором.
• Конфігурація корпусу: зіставте обриси кожуха, положення серцевини та відстань до сусідніх деталей мотоблока.
• Горловина і кришка: перевірте їхнє розташування та доступність після монтажу.
• З’єднання: місця підключення повинні збігатися зі штатним компонуванням системи охолодження без перекосу й натягування.

Потужність двигуна сама по собі не замінює перевірку геометрії. На техніці однієї потужнісної групи можуть застосовуватися різні варіанти кожуха, кріплень і з’єднань. Найнадійніший спосіб підбору — зіставити двигун 190N і конструкцію старого радіатора за всіма доступними ознаками, не орієнтуючись лише на зовнішні габарити.

Установлення та обслуговування

Монтаж виконують на охололому двигуні після видалення охолоджувальної рідини. Посадкову ділянку очищують, кріплення перевіряють на деформацію, а шланги й ущільнення — на тріщини, затвердіння та зношення. Радіатор установлюють без примусового згинання вушок і без контакту серцевини з рамою або іншими деталями. Кріплення затягують рівномірно, щоб не створювати напруження в корпусі.

Після підключення систему заповнюють передбаченою для двигуна рідиною, видаляють повітря та контролюють герметичність з’єднань. Під час першого запуску перевіряють циркуляцію, відсутність підтікань і стабільність температури. Періодичне очищення серцевини від пилу, рослинних решток і налиплого бруду зберігає вільний прохід повітря та допомагає радіатору повноцінно виконувати свою функцію протягом сезону експлуатації мотоблока.
