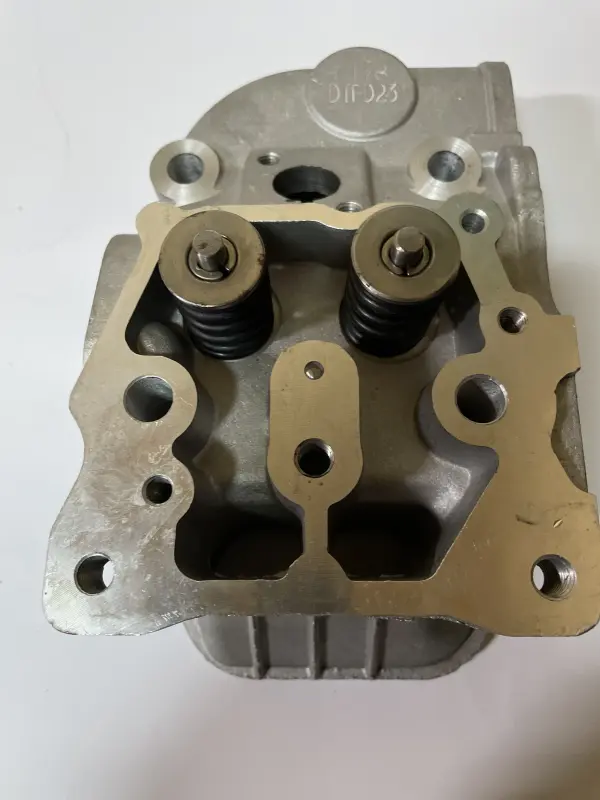

Головка циліндра 178F 6 к.с. у зборі під 3 болти ST

Головка циліндра 178F 6 к.с. у зборі під 3 болти ST

Призначена для ремонту одноциліндрового дизельного двигуна 178F потужністю 6 к.с., який застосовується на мотоблоках та іншій малій техніці з таким силовим агрегатом. Головка встановлюється у верхній частині циліндра, закриває його та бере участь у формуванні камери згоряння. У ній розміщені впускний і випускний клапани, що керують надходженням повітря та відведенням відпрацьованих газів. Виконання у зборі дає змогу замінити корпус разом із установленими деталями клапанного механізму.

Конструкція та призначення

У головці встановлено два клапани з пружинами, тарілками та фіксувальними деталями. Пружини повертають клапани в закрите положення, а сідла й робочі фаски забезпечують їх щільне прилягання. Від стану цих сполучень залежать герметичність камери згоряння, компресія та стабільність роботи двигуна під навантаженням. Корпус також містить впускні й випускні канали, посадкові поверхні та отвори для з'єднання з деталями двигуна.

Варіант «під 3 болти» позначає тип кріплення клапанної кришки. Цю ознаку потрібно враховувати окремо від моделі двигуна: для сімейства 178F трапляються головки та кришки з іншою кількістю точок кріплення. Три отвори кріплення кришки мають відповідати деталі, встановленій на двигуні. Якщо стара головка розрахована на інший варіант кришки, самого збігу позначення 178F недостатньо.

Що перевірити під час підбору

• Модель двигуна: головка розрахована на дизельний двигун 178F потужністю 6 к.с.
• Тип виконання: постачається у зборі з двома клапанами, клапанними пружинами, тарілками та фіксаторами.
• Кріплення кришки: потрібне виконання під три болти, що відповідає старій головці та клапанній кришці.
• Геометрія сполучень: порівняйте розташування кріпильних отворів, впускних і випускних каналів, посадкових місць та контур привалкової поверхні.
• Суміжні деталі: до встановлення оцініть стан клапанної кришки, прокладки, кріплення, коромисел і штовхачів; їх наявність у складі цієї позиції не заявлена.

Коли потрібна заміна

Установлення нової головки доцільне за наявності тріщин корпусу, пошкодження або деформації площини прилягання, зношення сідел і напрямних, а також дефектів клапанного механізму, які неможливо усунути обслуговуванням наявної деталі. Такі несправності можуть супроводжуватися зниженням компресії, ускладненим запуском, нестабільною роботою та втратою тяги. Перед заміною причину несправності варто підтвердити діагностикою, адже подібні ознаки виникають також через зношення циліндро-поршневої групи, неправильне регулювання клапанів або пошкодження прокладки.

Рекомендації щодо встановлення

Монтаж виконують на чисту й перевірену привалкову поверхню циліндра. Стару прокладку повторно не використовують; нову підбирають саме для відповідної модифікації 178F. Кріплення затягують рівномірно, у послідовності та з моментом, передбаченими настановою для конкретного двигуна. Довільне затягування здатне порушити прилягання або пошкодити корпус.

Після встановлення приєднують впуск і випуск, складають привід клапанів та виставляють клапанні зазори за даними виробника двигуна. До запуску перевіряють вільне переміщення деталей клапанного механізму, правильність з'єднань і відсутність сторонніх предметів у каналах. Точний підбір за моделлю 178F, триболтовим кріпленням кришки та геометрією старої головки допомагає уникнути переробок під час складання й відновити штатну роботу двигуна.
