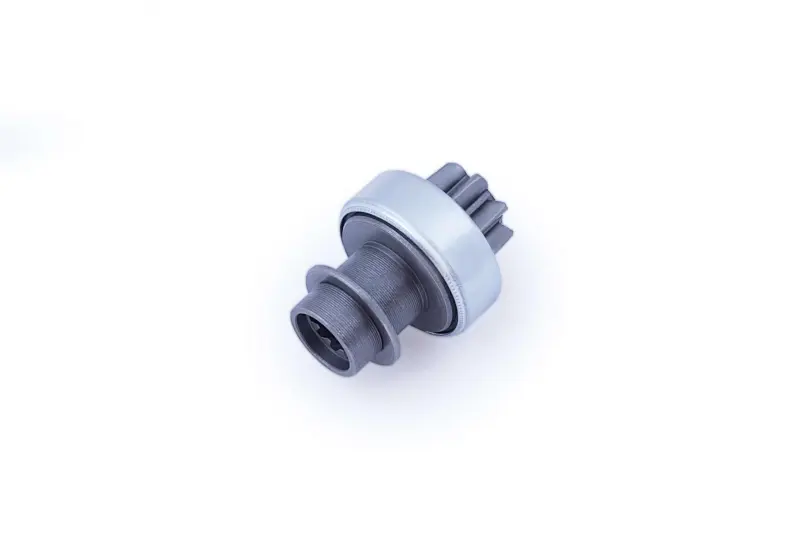

Бендикс електростартера 178F/186F (6/9 к.с.) ST

Бендикс електростартера для двигунів 178F і 186F

Деталь призначена для ремонту механізму запуску дизельних двигунів 178F і 186F потужністю 6 та 9 к.с. Такі двигуни застосовуються на мотоблоках, генераторах та іншій техніці відповідного класу. Бендикс розташований усередині електростартера й передає обертання від його вала до зубчастого вінця двигуна під час запуску.

Коли стартер вмикається, приводна шестірня входить у зачеплення з вінцем і забезпечує прокручування колінчастого вала. Після запуску обгінна муфта роз’єднує привід, щоб вищі оберти двигуна не передавалися назад на стартер. Тому стан шестірні, внутрішніх шліців і муфти безпосередньо впливає на правильне зачеплення та стабільну роботу пускового механізму.

Коли потрібна заміна

Бендикс варто перевірити, якщо електростартер обертається, але колінчастий вал не прокручується, шестірня не входить у зачеплення або під час запуску чути скрегіт. Причиною таких проявів може бути зношення зубців, внутрішніх шліців чи обгінної муфти. Одночасно з приводом потрібно оглянути зубчастий вінець: пошкоджені зубці вінця перешкоджають зачепленню та можуть швидко пошкодити нову деталь.

Бендикс замінюють окремо, коли електродвигун стартера, корпус та інші придатні до експлуатації компоненти не потребують заміни в зборі. Такий ремонт дає змогу відновити механічне передавання крутного моменту без придбання повного електростартера, але остаточне рішення приймають після розбирання й діагностики всього пускового механізму.

Як правильно підібрати деталь

Позначення 178F і 186F визначають сімейство двигунів, проте під час вибору необхідно врахувати виконання встановленого стартера. Для цих моделей існують приводи з різним напрямком обертання, тому самої назви двигуна недостатньо. До монтажу порівняйте нову та зняту деталі за такими параметрами:

• напрямок обертання приводу;
• кількість, форма й зовнішній діаметр зубців шестірні;
• кількість і профіль внутрішніх шліців;
• діаметр посадкової частини та загальна довжина;
• розташування опорних буртиків і вільний хід механізму.

Для поширеного виконання бендикса 178F/186F зазначають вісім зубців шестірні та десять внутрішніх шліців. Ці параметри потрібно обов’язково зіставити зі старою деталлю, адже у продажу є інші варіанти для тих самих сімейств двигунів. Потужність 6/9 к.с. стосується застосування на 178F/186F і не замінює перевірку геометрії та напрямку обертання.

Монтаж і перевірка

Перед ремонтом від’єднують акумулятор і знімають електростартер із двигуна. Після розбирання очищають посадкове місце, оглядають вал, втулки, важіль увімкнення та вінець. Новий привід має рухатися без перекосу, впевнено входити в зачеплення й вільно повертатися у вихідне положення. Спосіб змащування та порядок складання обирають відповідно до вимог конкретного стартера: надлишок невідповідного мастила може утримувати забруднення та заважати руху приводу.

Після складання спочатку перевіряють роботу стартера без тривалих спроб запуску. Рівне зачеплення без прослизання та стороннього металевого шуму свідчить про правильний підбір і монтаж. Якщо несправність залишається, додатково діагностують акумулятор, силові з’єднання, втягувальне реле, електродвигун стартера та стан зубчастого вінця.
