Поршневі кільця JWBP Honda DIO 50 STD Ø39 мм, внутрішні замки

Поршневі кільця JWBP для Honda DIO 50 Ø39 мм STD

Комплект призначений для ремонту циліндро-поршневої групи скутерів Honda DIO 50 з номінальним діаметром поршня 39 мм. Кільця встановлюються в канавки поршня та під час його руху прилягають до стінки циліндра, забезпечуючи потрібне ущільнення камери згоряння. Від стану цього сполучення залежать компресія, упевнений запуск двигуна та стабільність його роботи під навантаженням.

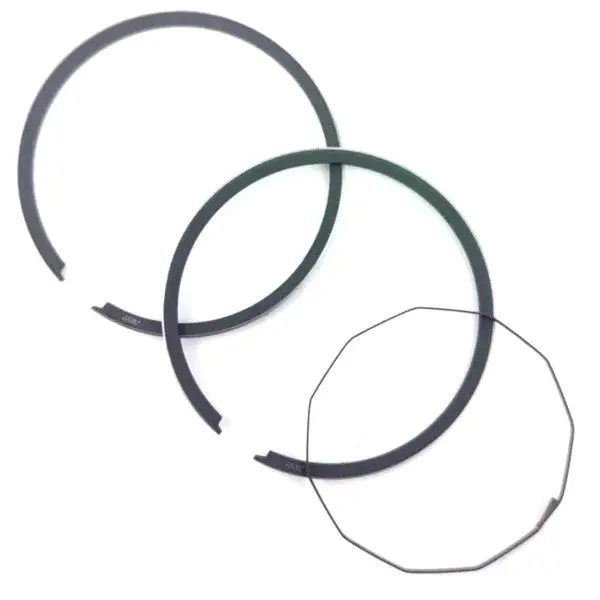

Виконання STD означає стандартний розмір 39 мм, тому комплект розрахований на циліндр і поршень номінального діаметра, а не на ремонтний розмір після розточування. Конструкція передбачає внутрішні замки. До набору входять два основні розрізні кільця та тонкий пружинний розширювач. Розширювач монтується разом із відповідним кільцем у передбачену для нього поршневу канавку; порядок розташування деталей має відповідати конструкції конкретного поршня.

Коли потрібна заміна кілець

Перевірити циліндро-поршневу групу варто при зниженні компресії, ускладненому запуску, втраті тяги або нестабільній роботі двигуна. Причиною може бути зношення кілець, збільшення проміжку в їхніх замках, нагар у поршневих канавках чи пошкодження робочої поверхні циліндра. Встановлення нового комплекту допомагає відновити ущільнення лише за справного стану поршня та циліндра. Якщо циліндр має глибокі подряпини, виражене вироблення або його розмір вийшов за допустимі межі, самих кілець для якісного ремонту недостатньо.

Що перевірити під час підбору

• Модель техніки: комплект призначений для Honda DIO 50, проте перед замовленням потрібно врахувати конкретну модифікацію двигуна та встановлену циліндро-поршневу групу.
• Діаметр: потрібний номінальний розмір поршня й циліндра має становити 39 мм.
• Розмірна група: позначення STD повинно відповідати фактичному розміру деталей. Для розточеного циліндра застосовують кільця належного ремонтного розміру.
• Тип замків: цей варіант має внутрішні замки. Їхнє розташування та форма повинні відповідати стопорним штифтам у канавках поршня.
• Профіль і висота: кільця потрібно зіставити зі старими деталями та канавками поршня, адже однаковий діаметр ще не підтверджує повну взаємозамінність.

Рекомендації щодо встановлення

Перед складанням вимірюють циліндр, перевіряють стан поршня та очищають канавки від нагару, не пошкоджуючи їхні поверхні. Кожне кільце має вільно рухатися у своїй канавці без заклинювання. Замки розташовують відносно фіксувальних штифтів поршня; їхнє довільне зміщення неприпустиме. Також перевіряють проміжок у замку кільця всередині циліндра та бічний проміжок у канавці відповідно до вимог ремонтної документації конкретного двигуна.

Під час монтажу кільця розводять лише настільки, наскільки потрібно для встановлення на поршень: надмірне розтягування може спричинити деформацію або поломку. Деталі монтують у правильній послідовності, після чого циліндр надягають обережно, без ударного навантаження на крайки кілець. Перед остаточним складанням поверхні тертя змащують мастилом, передбаченим для двигуна. Такий підхід допомагає не пошкодити новий комплект під час першого прокручування та дає змогу оцінювати результат ремонту з урахуванням фактичного стану всієї циліндро-поршневої групи.
