Корпус варіатора мотокоси BEST 9T Ø26 для 1E34F, mod.A

Корпус варіатора мотокоси BEST 9T Ø26 для 1E34F, mod.A

Ця деталь призначена для верхньої частини приводу бензинової мотокоси або тримера. Корпус з'єднує зону зчеплення двигуна зі штангою та слугує опорою для деталей, через які обертання передається на приводний вал. Виконання розраховане на штангу діаметром 26 мм і з'єднання на 9 шліців; сумісне позначення двигуна — 1E34F. Версія BEST mod.A підходить для ремонту техніки з такою самою конфігурацією посадок.

Призначення та конструкція

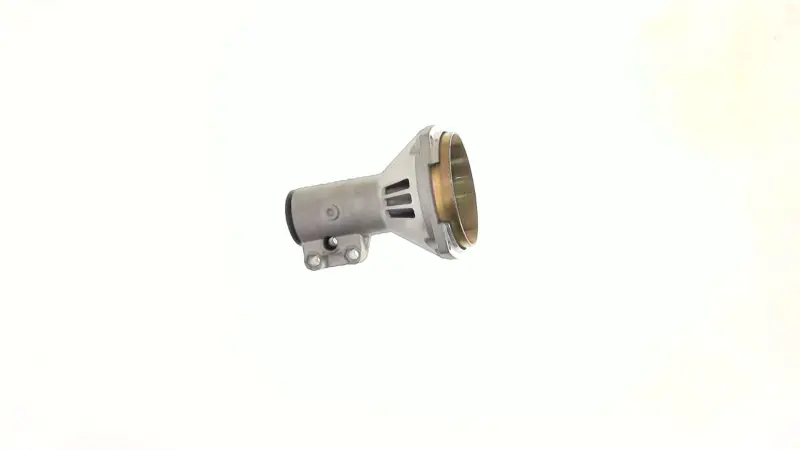

Корпус має чашоподібну частину з боку зчеплення, видовжену посадкову частину під штангу, вентиляційні прорізи та кріпильні майданчики. Таке компонування поєднує спряжені деталі приводу й утримує їх у правильному взаємному положенні. Під час набору обертів рух від зчеплення передається через верхнє з'єднання на вал усередині штанги, а далі — до нижнього редуктора та різального оснащення.

Справний корпус особливо важливий для точної посадки штанги й стабільного положення верхнього з'єднання. Тріщини, деформація, розбиті кріпильні отвори або зношена посадка можуть спричинити люфт, перекіс і сторонній шум. Заміна потрібна й тоді, коли корпус перестав надійно затискати трубу або внутрішня спряжена частина була пошкоджена після заклинювання чи тривалої експлуатації.

Що перевірити перед вибором

• Діаметр штанги: посадка розрахована на трубу Ø26 мм; варіант Ø28 мм не є прямою заміною.
• Профіль приводного вала: потрібне з'єднання 9T, тобто варіант на 9 шліців. Деталі під 7 шліців мають іншу конфігурацію.
• Сумісне позначення: ця модифікація заявлена для 1E34F. Самої зовнішньої подібності мотокоси недостатньо для підбору.
• Виконання корпусу: потрібно зіставити форму чаші, довжину посадкової частини, розташування кріпильних майданчиків та отворів зі знятою деталлю.
• Версія: позначення mod.A вказує на конкретне конструктивне виконання; для ремонту слід обирати таку саму конфігурацію.

Розмір Ø26 стосується посадки під штангу, а 9T — форми з'єднання з приводним валом. Ці параметри відповідають за різні точки спряження, тому перевіряти їх потрібно одночасно. Збіг лише діаметра труби не підтверджує, що вал увійде в з'єднання, а однакова кількість шліців не компенсує відмінність діаметра штанги або кріплень з боку двигуна.

Установлення та перевірка після ремонту

Перед монтажем корпус очищують у місцях посадки та оглядають спряжені деталі: чашу зчеплення, шліцьовий кінець вала, трубу штанги й кріплення. Вал має входити в профіль без перекосу та ударного навантаження, а труба — сідати на передбачену глибину. Кріплення затягують рівномірно, контролюючи положення корпусу відносно двигуна та штанги. Якщо старі гвинти, посадкові поверхні або вал мають виражене зношення, їхній стан оцінюють окремо до остаточного складання.

Після встановлення перевіряють відсутність вільного переміщення корпусу, зачіпання обертових частин і незвичного шуму під час пробного запуску. Якщо люфт залишився, причину шукають також у валу, підшипниковій опорі, чаші зчеплення або кріпленні: корпус усуває лише несправності, пов'язані з його посадками та геометрією. Точний підбір за чотирма ознаками — 1E34F, Ø26 мм, 9 шліців і mod.A — допомагає повернути приводу штатне компонування без перероблення спряжених деталей.
