Передній варіатор Honda Dio AF18 з пальцем і щокою

Передній варіатор для Honda Dio AF18

Комплект призначений для обслуговування варіаторної трансмісії скутера Honda Dio AF18. Передній варіатор установлюється на колінчастому валу та працює разом із приводним ременем і заднім шківом. Коли частота обертання змінюється, рухома частина варіатора змінює положення ременя між щоками. Завдяки цьому трансмісія без ступінчастого перемикання добирає передавальне відношення для початку руху, розгону та подальшої їзди.

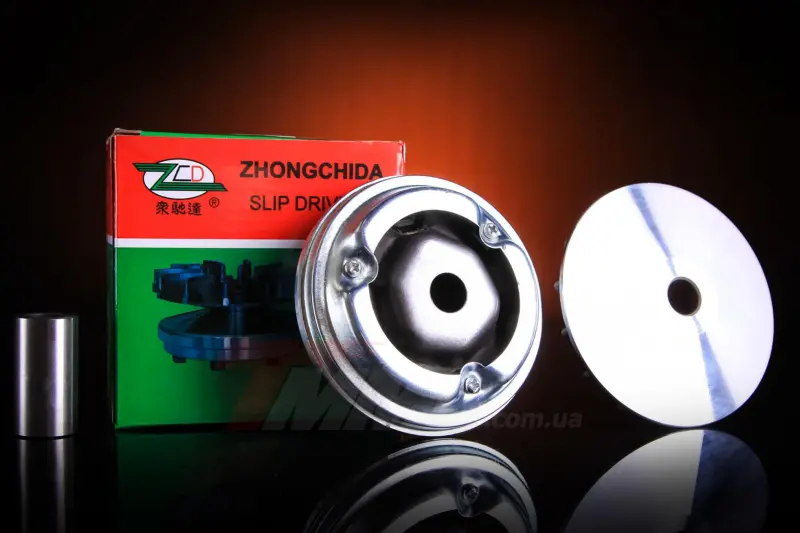

До комплекту входять передній варіатор, палець і щока. Палець є напрямною та опорною деталлю для переміщення рухомої половини шківа, а щока утворює другу поверхню, між якою і варіатором рухається ремінь. Такий набір зручний для ремонту, коли потрібно замінити не одну окрему деталь, а кілька пов’язаних компонентів переднього шківа. Ролики, ремінь, кріплення та інші частини трансмісії перед монтажем слід перевірити окремо й використовувати лише за умови відповідності конкретному скутеру.

Коли потрібна заміна

Передній варіатор оглядають, якщо під час розгону з’явилися ривки, скутер нерівномірно набирає швидкість, з боку кришки трансмісії чути сторонній шум або поведінка привода помітно змінилася. Підставою для заміни також є вироблення доріжок під ролики, пошкодження поверхонь, що контактують із ременем, люфт на пальці, деформація щоки чи сліди нерівномірного зношення. Такі ознаки оцінюють разом зі станом ременя, роликів, напрямних і задньої частини привода, оскільки подібні симптоми можуть бути спричинені кількома деталями одночасно.

Що перевірити під час підбору

• Модель скутера: комплект заявлений для Honda Dio AF18; позначення рами потрібно звірити до початку розбирання.
• Виконання переднього шківа: порівняйте форму варіатора, щоки, посадкового отвору та пальця зі знятими деталями.
• Посадку на вал: профіль і розміри з’єднання мають повністю відповідати штатній конструкції.
• Суміжні компоненти: перевірте ширину й стан ременя, ролики, напрямні та кріплення переднього шківа.
• Обсяг ремонту: заздалегідь визначте, які справні деталі залишаються, а які варто замінити одночасно.

Практична користь комплекту

• Варіатор, палець і щока підібрані як пов’язані частини переднього шківа, тому для комплексного ремонту не потрібно збирати ці позиції окремо.
• Заміна зношених контактних деталей допомагає відновити правильне переміщення ременя між щоками та усунути проблеми, спричинені виробленням переднього шківа.

Установлення та перевірка після ремонту

Монтаж виконують на очищений вал, без бруду та залишків зношення на посадкових і ремінних поверхнях. Деталі встановлюють у штатній послідовності, контролюючи вільне переміщення варіатора по пальцю та правильне положення ременя. Кріплення затягують способом і зусиллям, зазначеними в сервісній документації Honda Dio AF18. Для утримання шківа застосовують відповідний інструмент, щоб не пошкодити щоку, вал або посадковий профіль.

Перед закриттям кришки трансмісії потрібно переконатися, що ремінь не затиснутий біля зовнішнього краю, компоненти встановлені без перекосу, а кріплення змонтоване повністю. Після складання роботу привода спочатку перевіряють без різкого навантаження, а потім оцінюють плавність початку руху та розгону. Точний підбір за моделлю AF18 і порівняння зі знятим комплектом особливо важливі: зовні подібні варіатори різних версій Honda Dio можуть відрізнятися посадкою та виконанням окремих частин.
