Замок приводного ланцюга 420 EVO

Замок приводного ланцюга 420 EVO

Замок призначений для з’єднання кінців мотоциклетного приводного ланцюга типорозміру 420. За його допомогою ланцюг замикають після встановлення, обслуговування або заміни. Рознімне виконання дає змогу застосовувати деталь під час монтажу нового ланцюга, заміни зношеного замка та проведення робіт, для яких ланцюговий привід потрібно спочатку розімкнути.

Основний критерій добору — типорозмір 420. Замок має відповідати позначенню встановленого або нового ланцюга. Подібного зовнішнього вигляду деталей для правильного вибору недостатньо: замок, розрахований на інший типорозмір, не варто використовувати як заміну. Перед придбанням перевірте позначення ланцюга та переконайтеся, що деталь добирається саме для приводного ланцюга мотоцикла, мопеда чи іншої техніки з ланцюговим приводом, а не для ланцюга іншого вузла.

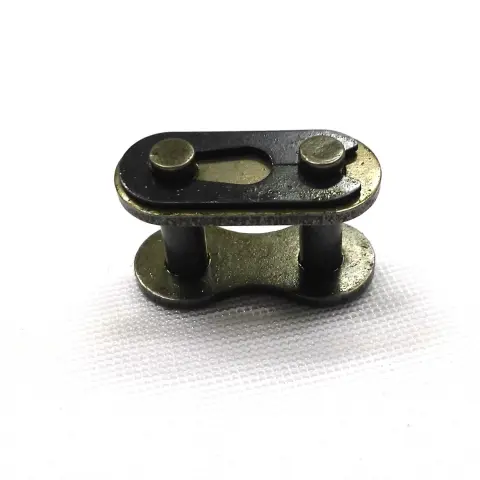

Конструкція складається з двох пластин, з’єднувальних штифтів і фіксувальної скоби. Таке виконання утворює рознімне з’єднання: замок розміщують на кінцях ланцюга, пластину встановлюють на штифти, а потім закріплюють з’єднання скобою. Після правильного складання замкова ланка має вільно рухатися разом із сусідніми ланками, без заїдання та надмірної жорсткості.

Перед монтажем очистьте кінці ланцюга від забруднень і ретельно огляньте всі елементи з’єднання. Пластини не повинні мати деформацій, штифти — пошкоджень, а фіксувальна скоба — ознак послаблення. Замок із такими дефектами встановлювати не можна. Пластину потрібно рівно, без перекосу посадити на штифти, а скобу встановити повністю, щоб вона зайняла робоче положення.

Після складання вручну перевірте рухливість з’єднаної ланки. Вона повинна згинатися так само вільно, як інші ланки, і не утворювати тугої ділянки. Переконайтеся, що пластина розташована правильно, скоба надійно утримує з’єднання, а штифти не мають помітного зміщення. Така перевірка дає змогу вчасно помітити неправильну посадку деталей до подальшого використання ланцюгового приводу.

Стан замка контролюють разом з усією ланцюговою передачею. Під час регулярного огляду звертайте увагу на забруднення, корозію, розтягнення ланцюга та сліди ударів. За наявності таких ознак потрібно перевірити не лише замкову ланку, а й решту ланцюга, адже надійність з’єднання залежить від загального стану приводу. Якщо пластини, штифти або скоба пошкоджені, замок слід замінити.

Коли разом із замком установлюється новий ланцюг, зіставте його позначення 420 із типорозміром з’єднувальної деталі ще до початку монтажу. Це дасть змогу заздалегідь підготувати відповідний замок і не переривати роботу через невідповідність типорозмірів. Якщо змінюється лише замок, додатково порівняйте тип з’єднання зі встановленим варіантом. Модель належить до лінійки EVO та призначена для приводного ланцюга 420.

Замок доцільно обирати для обслуговування ланцюгового приводу, коли потрібне рознімне з’єднання з фіксувальною скобою. Правильний добір, акуратне встановлення та перевірка рухливості ланки після складання забезпечують коректну роботу з’єднання у складі ланцюга.
