Циліндро-поршнева група EMAS для бензопили Husqvarna 137, Ø38 мм

ЦПГ EMAS для бензопили Husqvarna 137 діаметром 38 мм

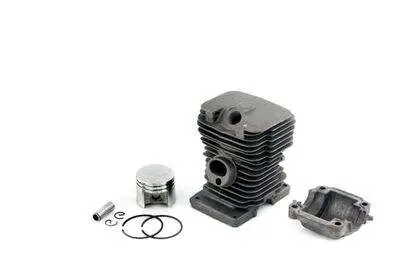

Циліндро-поршнева група призначена для ремонту двигуна бензопили Husqvarna 137. До неї входять основні деталі верхньої частини двигуна: циліндр, поршень, поршневе кільце, палець і стопорні кільця. Такий комплект застосовують під час відновлення мотора після зношення або пошкодження сполучених поверхонь, коли встановлення лише нового поршня вже не усуває несправність. Діаметр циліндра та поршня становить 38 мм.

ЦПГ утворює камеру, у якій рухається поршень і стискається паливоповітряна суміш. Поршневе кільце ущільнює проміжок між поршнем і стінкою циліндра, тому стан цих деталей безпосередньо пов’язаний із компресією, запуском та здатністю двигуна розвивати тягу під навантаженням. Зовнішні ребра циліндра збільшують площу відведення тепла під час роботи бензопили, а передбачені вікна й посадкові поверхні забезпечують взаємодію циліндра з впускною та випускною частинами двигуна.

Коли потрібна заміна ЦПГ

Причиною для розбирання двигуна зазвичай стають зниження компресії, ускладнений холодний або гарячий запуск, втрата потужності, нестабільна робота та сторонній механічний шум. Після зняття циліндра перевіряють його внутрішню поверхню, спідницю й днище поршня, канавку кільця та саме кільце. Глибокі задири, сліди перегрівання, прогар поршня, пошкоджена канавка або значне зношення сполучених поверхонь свідчать про потребу в ремонті. Перед установленням нового комплекту слід також знайти причину пошкодження, інакше нові деталі можуть швидко вийти з ладу.

Що перевірити під час добору

• Модель бензопили: комплект розрахований на Husqvarna 137; позначення моделі потрібно звірити з конкретною пилою.
• Діаметр: номінальний розмір цієї ЦПГ — 38 мм. Зовні подібні циліндри іншого діаметра для такого ремонту не підходять.
• Конфігурацію циліндра: порівняйте розташування впускного й випускного вікон, кріпильних отворів, патрубків і нижньої посадкової частини зі знятою деталлю.
• Виконання пили: у техніки однієї моделі можуть траплятися зміни залежно від періоду випуску, тому до монтажу зіставте форму всіх з’єднань і прилеглих деталей.
• Стан суміжних деталей: люфт колінчастого вала, пошкоджений шатунний підшипник, негерметичні ущільнення або забруднення картера потрібно усунути до складання.

Рекомендації зі встановлення

Монтаж ЦПГ виконують на чистому розібраному двигуні. Посадкові площини очищають від залишків старого ущільнення та забруднень, не пошкоджуючи їхню поверхню. Поршень установлюють у правильному напрямку відносно вікон циліндра, поршневе кільце суміщають із фіксатором у канавці, а стопорні кільця пальця повністю розміщують у передбачених пазах. Перед остаточним складанням перевіряють вільний рух поршня без заїдань і стороннього контакту.

Після ремонту необхідно переконатися в герметичності з’єднань, справності системи подавання пального та коректному налаштуванні карбюратора. Причиною задирів може бути не лише природне зношення, а й недостатнє змащення, перегрівання, підсмоктування повітря або неправильна паливна суміш. Перевірка цих чинників допомагає зберегти відновлену циліндро-поршневу групу та повернути бензопилі впевнений запуск, компресію і тягу.
