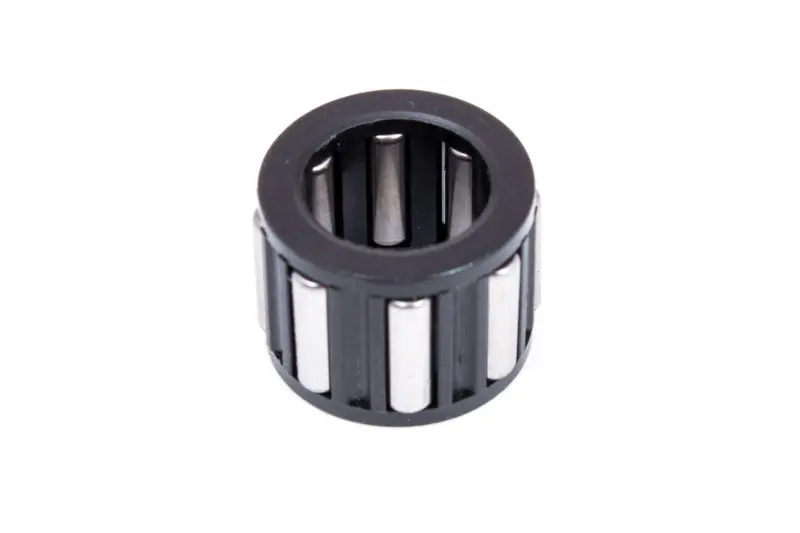

Голчастий сепаратор барабана зчеплення для бензопил STIHL MS 361/MS 440, 10×16×12 мм

Голчастий сепаратор барабана зчеплення STIHL MS 361/MS 440

Голчастий сепаратор розміром 10×16×12 мм призначений для встановлення в привод ланцюга бензопил STIHL MS 361 та MS 440. Деталь розташовується між посадковою частиною колінчастого вала і барабаном зчеплення, підтримує барабан та забезпечує його вільне обертання відносно вала. Такий підшипник потрібний під час ремонту привода, обслуговування ведучої зірочки або заміни зношених деталей зчеплення.

Призначення деталі у приводі ланцюга

Барабан зчеплення обертається на голчастому сепараторі в режимах, коли між барабаном і колінчастим валом є різниця частоти обертання. Ролики розташовані по колу всередині відкритої циліндричної обойми та утворюють опору для барабана. Вони зменшують тертя ковзання в місці посадки й допомагають барабану обертатися без заклинювання. Компактна конструкція підходить для ділянки, де потрібна радіальна опора за обмеженого вільного простору.

Справний стан сепаратора важливий і для суміжних деталей. Пошкоджена обойма, зношені або відсутні ролики можуть супроводжуватися люфтом барабана, нерівномірним обертанням і прискореним зношуванням сполучених поверхонь. Під час розбирання привода деталь оглядають разом із посадковою ділянкою вала, барабаном, ведучим вінцем, шайбою та стопорним кріпленням. Якщо барабан обертається туго, має помітний перекіс або на роликах є пошкодження, сепаратор варто замінити після перевірки інших деталей цієї ділянки.

Що перевірити під час підбору

Сумісність зазначена для бензопил STIHL MS 361 та MS 440, проте перед установленням необхідно врахувати фактичне виконання привода. Після попереднього ремонту на техніці міг бути встановлений інший барабан або комплект ведучої зірочки, тому вибір бажано підтверджувати не лише назвою моделі.

• Розмір: внутрішній діаметр 10 мм, зовнішній діаметр 16 мм, ширина 12 мм.
• Тип: голчастий сепаратор, що слугує опорою барабана зчеплення.
• Місце встановлення: посадкова ділянка колінчастого вала під барабаном зчеплення.
• Сумісні моделі: STIHL MS 361 та STIHL MS 440.
• Перевірка перед монтажем: розміри старого підшипника, діаметр посадки та виконання встановленого барабана мають збігатися.

Три розміри читаються в послідовності внутрішній діаметр × зовнішній діаметр × ширина. Особливо уважно порівнюйте ширину: підшипник із відповідними діаметрами, але іншою довжиною може неправильно розташуватися під барабаном. Якщо привод раніше переобладнували, орієнтуйтеся на фактичні розміри посадки та комплект деталей, установлений на пилі.

Установлення та обслуговування

Монтаж виконують після зняття стопорного кріплення, шайби й барабана зчеплення. Посадкову поверхню колінчастого вала очищують, потім сепаратор змащують придатним для цієї ділянки мастилом і надягають на вал. Барабан має встановлюватися без перекосу та вільно провертатися після складання. Інструкція для MS 361 також передбачає поворот барабана приблизно на один повний оберт після встановлення, щоб привод масляного насоса увійшов у зачеплення.

• Не встановлюйте нову деталь на забруднену або пошкоджену посадкову поверхню.
• Перевірте, щоб усі ролики перебували на своїх місцях, а обойма не мала тріщин і деформації.
• Огляньте внутрішню поверхню барабана: виражене зношування може вимагати заміни не лише сепаратора.
• Після складання переконайтеся у правильному розташуванні шайби та стопорного кріплення, а також у вільному обертанні барабана.

Цей сепаратор підходить для планового обслуговування та відновлення привода ланцюга на STIHL MS 361/MS 440, коли потрібний підшипник 10×16×12 мм. Точне звірення розмірів і стану сполучених деталей допомагає усунути люфт або заклинювання та уникнути повторного розбирання бензопили.
