ЦПГ Honda DIO ZX 65 Ø44 мм TMMP

Циліндро-поршнева група Honda DIO ZX 65 Ø44 мм TMMP

Комплект призначений для ремонту або заміни циліндро-поршневої групи двотактного двигуна скутера Honda DIO ZX. Циліндр діаметром 44 мм відповідає конфігурації з робочим об’ємом 65 см³, а поршневий палець має діаметр 12 мм. Таку ЦПГ застосовують для відновлення двигуна після зношення циліндра й поршня, появи задирів, пошкодження кілець або помітного зниження компресії.

Під час роботи двигуна поршень рухається всередині циліндра, стискає паливоповітряну суміш і передає зусилля через палець та шатун на колінчастий вал. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Стан цих деталей впливає на запуск мотора, стабільність його роботи та здатність розвивати тягу. Тому за вираженого зношення зазвичай оцінюють усю спряжену пару, а не лише один поршень або кільця.

Склад і призначення деталей

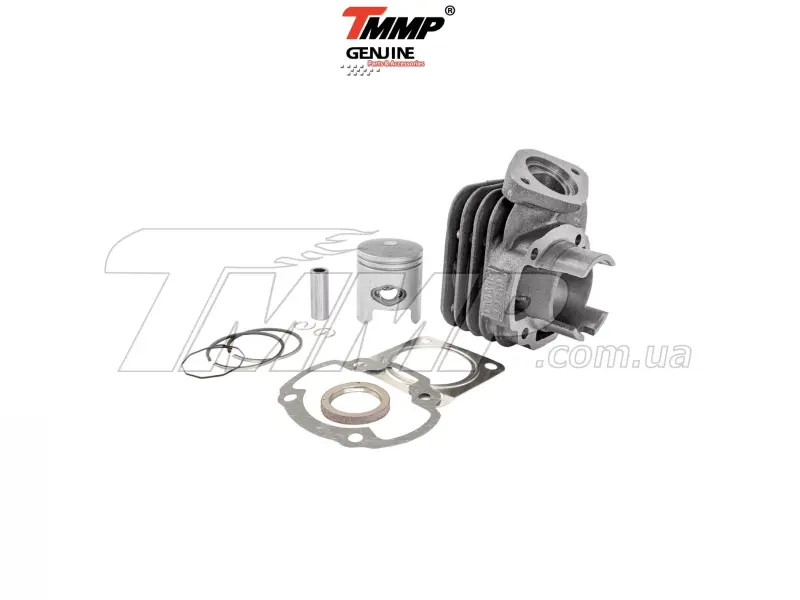

ЦПГ постачається набором для встановлення: до нього входять циліндр, поршень, поршневі кільця, палець, стопорні кільця та прокладки циліндра. Комплектний формат дає змогу зібрати спряжені деталі під час одного ремонту. Ребра на зовнішній поверхні циліндра збільшують площу теплообміну з навколишнім повітрям, що відповідає конструкції двигуна скутера з повітряним охолодженням.

• Циліндр Ø44 мм утворює робочу поверхню для руху поршня та відповідає конфігурації Honda DIO ZX 65.
• Поршень і кільця беруть участь у стисканні суміші та ущільненні циліндра протягом робочого циклу.
• Палець Ø12 мм і стопорні кільця забезпечують з’єднання поршня із шатуном та фіксацію пальця після складання.
• Прокладки призначені для монтажу циліндра на передбачені посадкові поверхні двигуна.

Як перевірити сумісність

Позначення DIO ZX, 65 см³ і Ø44 мм потрібно розглядати разом. У сімействі Honda DIO існують різні покоління, двигуни та варіанти циліндрів, тому самої назви марки недостатньо. Перед придбанням слід уточнити індекс рами й двигуна скутера, діаметр старого циліндра та поршня, діаметр пальця, форму вікон циліндра, розташування кріпильних шпильок, конфігурацію випускного патрубка й контури посадкових площин.

Особливо уважно потрібно відрізняти цю версію Ø44 мм від комплектів Honda DIO іншого діаметра. Навіть близьке позначення об’єму не замінює перевірки фактичних розмірів і геометрії. Якщо двигун раніше ремонтували або доопрацьовували, орієнтуватися лише на модель скутера не можна: встановлена конфігурація може відрізнятися від початкової. Стару ЦПГ зручно використати як зразок для зіставлення отворів, вікон, патрубка та посадки кожуха охолодження.

Рекомендації щодо встановлення

Монтаж виконують на чистому розібраному двигуні після перевірки стану колінчастого вала, шатуна й посадки поршневого пальця. Перед складанням спряжені поверхні очищають від залишків попередніх прокладок і забруднень. Кільця встановлюють з урахуванням положення фіксувальних штифтів у канавках поршня, а стопорні кільця повністю розміщують у їхніх пазах. Поршень потрібно зорієнтувати відповідно до конструкції вікон і випускного боку конкретного двигуна.

Циліндр надягають без ударного навантаження, обережно стискаючи кільця, щоб не пошкодити їх крайками вікон. Кріплення затягують рівномірно за схемою та з моментом, передбаченим настановою для двигуна. Після складання перевіряють вільне переміщення деталей, герметичність з’єднань і правильність установлення кожуха охолодження. Перший запуск та обкатування проводять у режимі, рекомендованому для нової циліндро-поршневої групи. Правильний підбір і акуратний монтаж допомагають відновити компресію та нормальну роботу двигуна без заміни всього силового агрегату.
