Головка циліндра Honda DIO 75 Ø48

Головка циліндра Honda DIO 75 Ø48

Головка призначена для скутерів Honda DIO із циліндро-поршневою групою класу 75 см³ та розміром Ø48. Деталь установлюється у верхній частині циліндра, закриває камеру згоряння та слугує посадковим місцем для свічки запалювання. Її обирають під час ремонту двигуна, заміни пошкодженої головки або встановлення відповідної поршневої групи збільшеного діаметра.

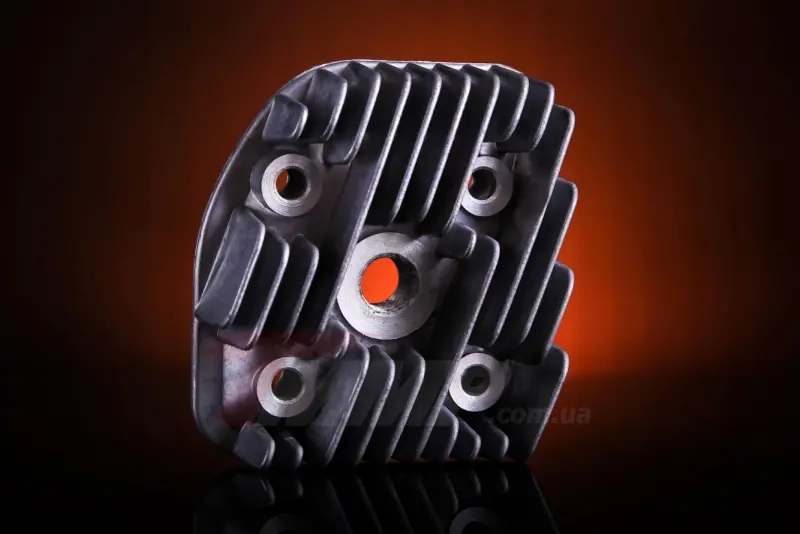

Корпус має зовнішні ребра охолодження, які збільшують площу теплообміну з повітряним потоком. Конструкція включає центральний нарізний отвір під свічку та чотири отвори для кріплення на шпильках циліндра. Така конфігурація характерна для цієї головки Honda DIO Ø48, проте перед замовленням її потрібно зіставити з циліндром і раніше встановленою деталлю: у скутерів однієї серії трапляються різні модифікації двигуна та варіанти тюнінгових комплектів.

Що перевірити під час підбору

• Діаметр: позначення Ø48 має відповідати встановленому циліндру. Підбирати головку лише за назвою моделі скутера недостатньо, особливо якщо двигун уже ремонтували або оснащували іншою ЦПГ.
• Клас двигуна: товар розрахований на конфігурацію Honda DIO 75 см³. Штатна головка від іншої кубатури може відрізнятися геометрією камери згоряння та поверхнею сполучення.
• Розташування шпильок: порівняйте чотири кріпильні отвори, відстані між ними та загальну форму корпусу зі старою головкою і циліндром.
• Свічковий отвір: перевірте розташування й напрямок свічки, а також доступ до неї після встановлення кожуха охолодження.
• Площина прилягання: контур з боку циліндра та застосована прокладка мають відповідати встановленому комплекту. Невідповідність не можна компенсувати надмірним затягуванням кріплень.

Коли потрібна заміна

Установлення нової головки актуальне за наявності тріщин, пошкодженої нарізі свічки, деформації сполучної площини, зруйнованих ребер або слідів прориву газів у місці з'єднання з циліндром. Перед заміною потрібно оцінити стан самого циліндра, шпильок і нарізних з'єднань. Якщо несправність спричинена перегріванням, неправильним налаштуванням двигуна чи порушенням затягування, причину усувають до остаточного складання.

Рекомендації зі встановлення

Монтаж виконують на охололому й очищеному двигуні. Сполучні поверхні мають бути рівними, чистими та без залишків попереднього ущільнення. Прокладку добирають для фактично встановленої ЦПГ Ø48. Гайки на шпильках затягують рівномірно, у передбаченій виробником послідовності та з моментом, зазначеним у сервісних даних конкретного двигуна. Перекіс під час затягування здатний порушити прилягання головки й герметичність камери згоряння.

Після складання перевіряють установлення свічки, вільне розміщення кожуха примусового охолодження та відсутність витоків у з'єднанні головки з циліндром. Перший запуск проводять із контролем сторонніх звуків і температури двигуна. Точний підбір за діаметром, кріпленнями та сполучним контуром допомагає відновити правильне складання верхньої частини ЦПГ без несумісних деталей.
