Привід спідометра (редуктор) GY6 80

Привід спідометра для скутера GY6 80

Редуктор призначений для механічної системи індикації швидкості на скутерах GY6 80. Він установлюється біля переднього колеса та передає його обертання на трос, з’єднаний зі спідометром. Завдяки цьому стрілочний прилад реагує на рух скутера без окремого електронного датчика. Деталь підходить для ремонту механізму, якщо покажчик швидкості перестав працювати, рухається ривками або показує нестабільні значення через зношення приводу.

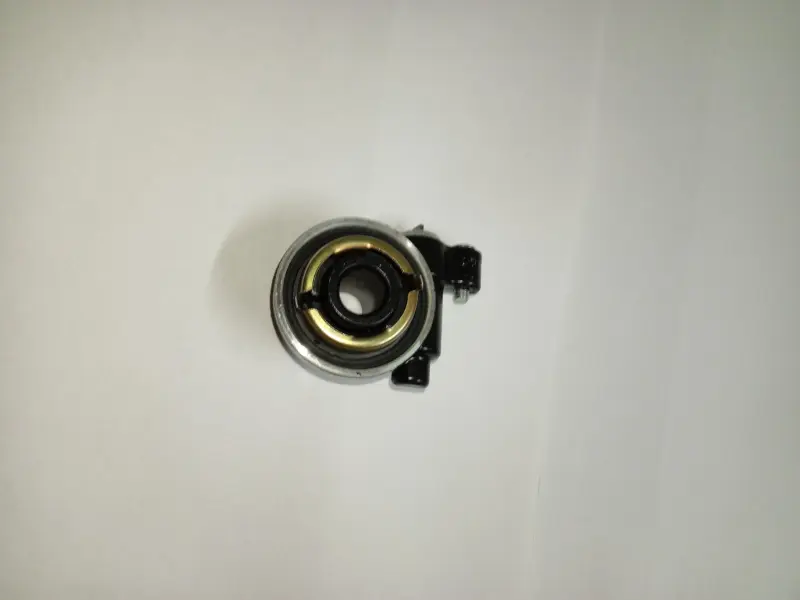

Конструкція має круглу корпусну основу з центральним отвором для встановлення на осі та бічним виходом для під’єднання троса. Усередині розташований редукторний механізм, який приймає обертання з боку маточини й приводить осердя троса. Таке компонування дає змогу розмістити привід безпосередньо біля колеса та зберегти штатний принцип роботи механічного спідометра.

Що перевірити під час добору

Позначення GY6 80 вказує на заявлене застосування деталі, проте скутери цієї групи можуть відрізнятися колесами, маточинами та виконанням тросового з’єднання. Перед замовленням порівняйте новий редуктор зі знятою деталлю. Насамперед перевірте діаметр отвору під вісь, загальну висоту корпусу, форму посадкового боку, розташування упора та конфігурацію місця, яке входить у зачеплення з маточиною. Від цих параметрів залежить правильне розташування корпусу біля колеса.

• Посадка на осі: отвір і ширина корпусу мають відповідати штатному розташуванню між маточиною та вилкою.
• Зачеплення з маточиною: форма внутрішніх приводних деталей має збігатися з відповідною частиною колеса.
• З’єднання з тросом: перевірте тип наконечника, спосіб фіксації та положення бічного виходу.
• Орієнтація корпусу: упор редуктора має правильно суміщатися з передбаченим місцем на передній вилці.

Добирати привід лише за робочим об’ємом двигуна недостатньо. Відповідність позначенню GY6 80 потрібно доповнити порівнянням геометрії старого редуктора й троса. Якщо на скутері раніше змінювали колесо, вилку, маточину або панель приладів, фактичне виконання механізму може відрізнятися від початкової конфігурації.

Коли потрібна заміна

Перевірити привід варто, якщо спідометр не реагує на рух, стрілка періодично падає на нуль, показання змінюються ривками або з боку переднього колеса з’являється сторонній звук. Такі ознаки можуть бути пов’язані не лише з редуктором, а й із тросом чи самим приладом. До розбирання зручно від’єднати трос і послідовно перевірити його стан, вільне обертання осердя та справність покажчика. Це допомагає замінити саме пошкоджену частину механізму.

Причиною несправності редуктора зазвичай стає зношення внутрішніх деталей, пошкодження зачепів, забруднення або неправильне складання після обслуговування переднього колеса. Разом із приводом слід оглянути відповідні деталі маточини: новий редуктор не усуне несправність, якщо вони деформовані та не передають обертання.

Установлення та обслуговування

Для монтажу знімають переднє колесо, встановлюють редуктор у штатне положення та суміщають його приводну частину з пазами маточини. Корпус і передбачений конструкцією упор мають розташовуватися без перекосу. Після встановлення осі під’єднують трос спідометра та переконуються, що він прокладений плавно, не натягнутий і не утворює різких перегинів під час повороту керма.

Редукторний механізм обслуговують із мастилом, придатним для цього місця та зазначеним у сервісній документації скутера. Мастильний матеріал не повинен потрапляти на гальмівний диск, колодки чи поверхню барабана. Після складання колесо має обертатися вільно, а корпус приводу — залишатися зафіксованим у передбаченому положенні. Перевірку показань спочатку виконують на невеликій швидкості. Правильний добір і акуратне встановлення відновлюють передавання обертання від переднього колеса до механічного спідометра.
