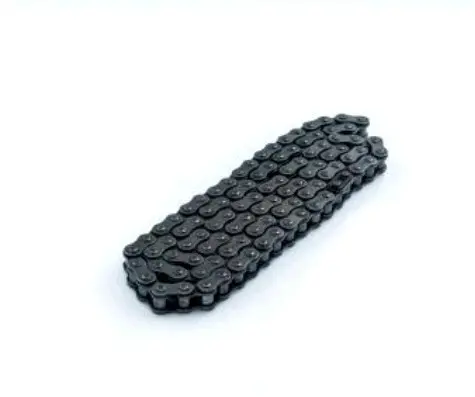

Трансмісійний ланцюг 520-104H O-Ring для Yamaha, Lifan, ІЖ та Мураха

Трансмісійний ланцюг 520-104H O-Ring

Приводний мотоланцюг передає крутний момент від ведучої зірки до веденої та призначений для техніки, у якій застосовується типорозмір 520. Виконання з ущільненнями O-Ring розраховане на роботу у відкритому ланцюговому приводі: кільця розташовані між внутрішніми й зовнішніми пластинами, утримують мастило всередині шарнірів та обмежують потрапляння води й забруднень до пар «палець — втулка». Така конструкція допомагає довше зберігати рухливість з’єднань за умови правильного регулювання та регулярного догляду.

Що врахувати під час добору

Позначення 520 визначає основні приєднувальні розміри ланцюга: крок 15,875 мм і внутрішню ширину 6,35 мм. Ці параметри мають збігатися з передньою та задньою зірками. Назва позиції також містить конфігурацію 104H і заявлене застосування для Yamaha, Lifan, ІЖ та вантажного моторолера Мураха. Перелік марок не можна використовувати як єдиний критерій: техніка однієї марки може мати різні двигуни, модифікації, передавальні числа й варіанти приводу.

Перед замовленням зіставте типорозмір 520, потрібну кількість ланок і тип ущільнення з настановою з експлуатації або параметрами демонтованого ланцюга. Окремо перевірте кількість зубців установлених зірок і допустимий діапазон переміщення задньої осі. Конфігурація повинна давати змогу виставити передбачений виробником провис без крайнього положення натягувачів. Якщо зірки або передавальне відношення раніше змінювали, орієнтуватися лише на модель техніки недостатньо.

• Тип: роликовий ланцюг вторинного приводу мототехніки.
• Розмірна серія: 520, крок 15,875 мм, внутрішня ширина 6,35 мм.
• Виконання: герметизовані шарніри з кільцями O-Ring.
• Позначення позиції: 520-104H.
• Заявлені напрями застосування: окремі моделі Yamaha, Lifan, ІЖ та Мураха за умови збігу всіх параметрів приводу.

Установлення та перевірка приводу

До монтажу огляньте ведучу й ведену зірки. Загострені, загнуті або нерівномірно зношені зубці прискорюють зношування нового ланцюга, тому виробники ланцюгових компонентів радять оцінювати весь комплект одночасно. Зірки повинні мати розмір 520, розташовуватися в одній площині та відповідати штатним параметрам техніки. Спосіб з’єднання ланцюга й відповідний з’єднувальний замок потрібно визначити до початку роботи: замки різних серій і виробників не вважаються взаємозамінними лише через спільний розмір 520.

Під час установлення не можна пошкоджувати або втрачати ущільнювальні кільця з’єднувальної ланки. Після складання кожне зчленування має вільно згинатися без заклинювання. Натяг виставляють за інструкцією конкретної моделі, вимірюючи провис у зазначеній виробником точці. Надмірно тугий ланцюг збільшує навантаження на підшипники, вали й шарніри, а надто вільний може вдаряти по деталях приводу та неправильно заходити на зубці. Після регулювання слід переконатися, що позначки натягувачів з обох боків задньої осі виставлені однаково.

Догляд за ланцюгом O-Ring

Для очищення та змащування застосовують засоби, прямо позначені як сумісні з O-Ring. Жорсткі металеві щітки, пара й агресивні розчинники можуть пошкодити кільця. Мастило наносять на внутрішній бік ланцюга, у зони між пластинами, роликами та втулками, після чого прибирають надлишок чистою тканиною. Обслуговування особливо актуальне після миття, дощу, запилених поїздок і тривалої роботи на забрудненій дорозі.

Під час огляду контролюють рівномірність натягу при обертанні колеса, рухливість шарнірів, стан кілець, появу іржі, незвичного шуму та помітного видовження. Тугі ланки, втрачені ущільнення або неможливість нормально відрегулювати провис свідчать про потребу заміни. Правильно підібраний ланцюг 520-104H має відповідати не лише назві техніки, а й фактичним розмірам зірок, потрібній довжині та штатній схемі приводу.
