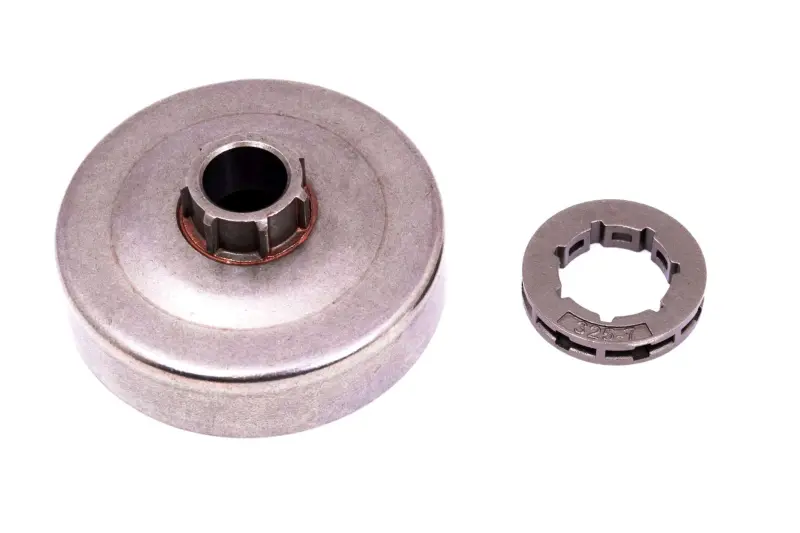

Барабан зчеплення зі знімним вінцем 0,325″ 7T для Husqvarna 137/142

Барабан зчеплення зі знімним вінцем для Husqvarna 137/142

Барабан призначений для ремонту приводу ланцюга бензопил Husqvarna 137 і 142. Деталь працює разом із відцентровою муфтою: після набору обертів колодки зчеплення передають обертання барабану, а встановлений на ньому ведучий вінець приводить пиляльний ланцюг у рух по шині. Справний стан цієї пари потрібний для рівномірного передавання зусилля, передбачуваного розгону ланцюга та коректної роботи всієї різальної гарнітури.

Конструкція розрахована на окремий знімний вінець. На відміну від барабана з нерозбірними ведучими зубцями, тут із хвостовиками ланцюга контактує самостійна кільцева деталь. Після її природного зношення привід можна обслуговувати без обов’язкової заміни справного барабана. Вінець має позначення 0,325″ і 7T: він розрахований на ланцюгову гарнітуру з кроком 0,325 дюйма та має сім ведучих зубців.

Що входить до позиції

• барабан зчеплення з центральною посадковою частиною;
• знімний ведучий вінець 0,325″ 7T.

Підшипник, шайби, стопор та інші монтажні деталі до заявленого складу не входять. Якщо під час розбирання виявлено зношення супутніх компонентів, їх добирають окремо за моделлю пилки та фактичною будовою встановленого приводу.

Практичні переваги конструкції

• Знімний ведучий вінець дає змогу замінити контактну з ланцюгом деталь окремо, якщо барабан зберіг правильну форму та справну посадку.
• Кільцеве виконання вінця допускає невелике робоче переміщення по шліцьовій частині, допомагаючи йому займати положення за лінією руху ланцюга та шини.
• Набір із барабана та вінця підходить для одночасного оновлення двох взаємопов’язаних деталей приводу без використання старого зношеного вінця.

Як правильно підібрати

Збігу лише за назвою марки недостатньо: перед установленням потрібно перевірити модель бензопили, крок установленого ланцюга, кількість зубців вінця, профіль центральної посадки та виконання знятого барабана. Ця модифікація призначена для Husqvarna 137/142 і гарнітури 0,325″; варіант з іншим кроком ланцюга застосовувати не можна. Хвостовики ланцюга мають вільно входити в пази вінця без заклинювання та надмірного бічного проміжку.

Потрібно також ураховувати, що для Husqvarna 137 і 142 трапляються барабани з нерозбірною зірочкою та версії під окремий вінець. Запропонована деталь належить до другого типу. Під час переходу з іншої конструкції перевіряють відповідність усього посадкового набору, а не намагаються встановити один вінець на несумісний барабан.

Коли потрібна заміна

Стан приводу перевіряють у разі появи виражених канавок на робочих поверхнях вінця, відколів, нерівномірного вироблення, помітного биття барабана, стороннього шуму або ривків ланцюга. Одночасно оглядають посадку барабана та деталі, на яких він обертається. Новий ланцюг небажано використовувати з вінцем, що має глибоке вироблення: неузгоджене зношення погіршує зачеплення та прискорює спрацювання хвостовиків.

Установлення та перевірка після ремонту

Перед складанням посадкове місце очищають від забруднень і перевіряють стан опорної деталі барабана. Вінець установлюють правильною стороною на шліцьову частину, після чого повертають передбачені конструкцією пилки шайбу та фіксатор. Барабан повинен обертатися без підклинювання, а ланцюг — розташовуватися в пазах вінця й шини по всій траєкторії. Після складання вручну перевіряють вільний хід гарнітури й лише потім виконують пробний запуск. Правильний підбір та акуратне встановлення допомагають відновити штатне передавання обертання від зчеплення до ланцюга без зайвих ривків і шуму.
