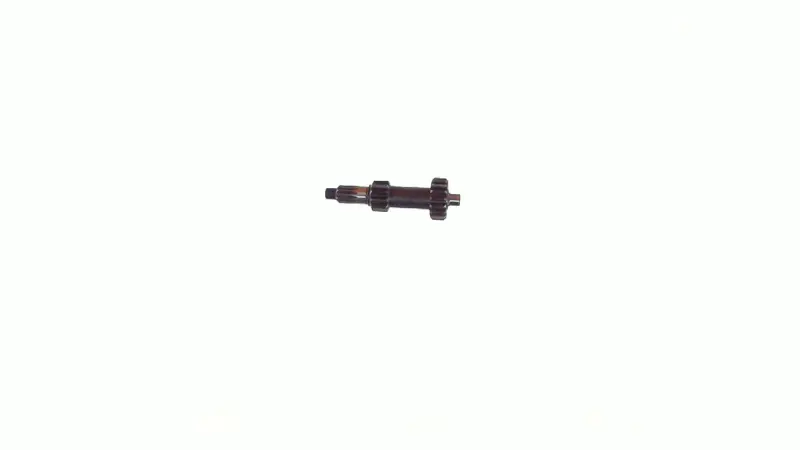

Первинний вал КПП Карпати SHUK

Первинний вал КПП Карпати SHUK

Деталь призначена для ремонту коробки передач мопеда «Карпати». Первинний вал приймає обертання з боку зчеплення та передає його через зубчасте зачеплення іншим деталям коробки, тому стан його зубців, шліців і посадкових ділянок безпосередньо впливає на роботу трансмісії. Така запчастина потрібна під час відновлення штатної КПП, коли встановлений вал має підтверджене зношення або механічні пошкодження.

Конструкція поєднує ступінчастий вал, зубчасті вінці та шліцьові ділянки. Вони працюють разом із відповідними шестернями, опорами й деталями зчеплення. Навіть невелика відмінність у розташуванні вінців, формі кінців або діаметрах посадок може завадити правильному складанню, тому вал добирають за фактичною конфігурацією розібраного двигуна, а не лише за назвою мопеда.

Що врахувати під час добору

Модель «Карпати» випускалася в різних модифікаціях, а на збереженій техніці двигун або окремі деталі КПП могли замінювати раніше. Перед замовленням зніміть старий вал і зіставте головні конструктивні ознаки нової деталі зі встановленою запчастиною.

• Загальна форма та довжина: порівняйте взаємне розташування всіх ступенів, буртиків і торців.
• Зубчасті вінці: мають збігатися їхнє положення, зовнішній розмір, ширина та профіль зубців.
• Шліци: перевірте їх кількість, форму, довжину та бік розташування.
• Посадкові місця: зіставте ділянки під опори, втулки, шайби й спряжені деталі.
• Осьові упори: перевірте розташування проточок, уступів та інших елементів фіксації.

Під час порівняння оцінюють усю геометрію в комплексі. Збіг одного зубчастого вінця або одного кінця вала ще не підтверджує сумісність, якщо інші посадки відрізняються. Особливо уважно слід перевіряти деталь після попереднього ремонту двигуна, адже всередині могла бути встановлена КПП іншої версії.

Коли потрібно перевірити вал

Підставою для розбирання коробки можуть бути вибивання передачі, ускладнене вмикання, сторонній шум або виявлена металева стружка в мастилі. Самі по собі ці ознаки не доводять несправність саме первинного вала: подібні прояви спричиняють зношені відповідні шестерні, муфта перемикання, підшипники, втулки або неправильне осьове положення деталей. Рішення про заміну приймають після дефектування розібраної КПП.

На демонтованому валу перевіряють зубці на відколи, зминання та помітне спрацювання, шліци — на деформацію крайок, а посадкові поверхні — на сліди провертання й нерівномірний знос. Одночасно оглядають спряжені шестерні: встановлення нового вала разом із пошкодженою відповідною деталлю не усуває причину неправильного зачеплення.

Рекомендації зі встановлення

Монтаж виконують на розібраному двигуні з доступом до коробки передач. Перед складанням картер і деталі очищають від забруднень та металевих частинок, перевіряють стан підшипників, втулок, шайб і фіксаторів. Зусилля під час установлення не можна передавати через зубчасті вінці або прикладати до торця випадковим ударним інструментом: посадкові операції виконують відповідною оправкою з опорою на призначену для цього поверхню.

До остаточного закриття картера вал установлюють разом зі спряженими деталями та перевіряють вільне обертання, осьове положення і повне вмикання передбачених передач. Механізм не повинен заклинювати під час ручного прокручування. Після складання застосовують мастильний матеріал і регулювання, передбачені для встановленої версії двигуна «Карпати». Такий порядок дає змогу виявити невідповідність деталей до завершення ремонту та відновити коректну роботу КПП.
