Комплект мікропроцесорного запалювання СОВЕК 1147.3734 з котушкою 3705М і проводами для ІЖ Юпітер, 6/12 В

Безконтактне запалювання СОВЕК для ІЖ Юпітер

Комплект призначений для переобладнання мотоциклів сімейства ІЖ Юпітер із 6- або 12-вольтовим генератором замість штатного контактного запалювання. Мікропроцесорний блок 1147.3734 отримує сигнал від оптичного датчика, визначає момент іскроутворення з урахуванням частоти обертання двигуна та керує струмом у первинній обмотці котушки. Контактний переривник у такій схемі більше не бере участі у визначенні моменту запалювання.

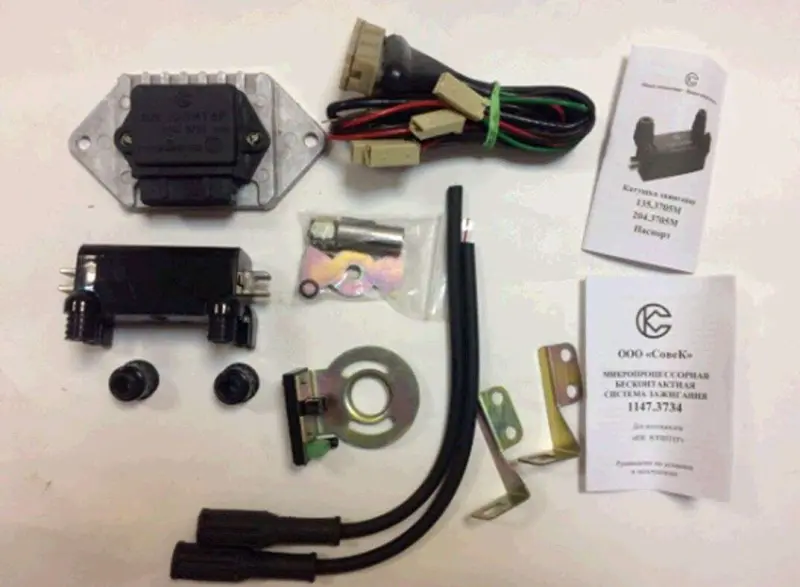

До набору входять мікропроцесорний блок, оптичний датчик з установним кронштейном, модулятор, джгут низьковольтних проводів із роз’ємами, котушка сімейства 3705М, високовольтні проводи з ковпачками, монтажні деталі та інструкція. Комплект розрахований на двоциліндрові мотоцикли ІЖ Юпітер усіх модифікацій із генераторами 6 або 12 В та бортовою мережею, у якій мінус акумулятора з’єднаний із масою. Котушка має кронштейни для розміщення на штатному місці рами.

Як працює система

Модулятор проходить крізь проміжок оптичного датчика та формує керувальний сигнал. Електронний блок обробляє його й задає момент запалювання за закладеним графіком випередження. Автоматична зміна кута залежно від обертів допомагає підтримувати стабільну роботу двигуна у штатних режимах. Обмеження величини та тривалості струму через первинну обмотку зменшує ризик перегрівання котушки й швидкого розряджання акумулятора за ввімкненого запалювання.

Практичні особливості

• Оптичне визначення положення: відсутність механічного переривника усуває потребу в регулярному регулюванні контактної пари та пов’язану з її зношуванням зміну моменту іскроутворення.
• Автоматичне коригування випередження: мікропроцесор змінює момент запалювання відповідно до обертів, підтримуючи рівнішу роботу двигуна під час переходу між режимами.
• Робота з генераторами 6 і 12 В: один тип системи підходить для відповідних варіантів електрообладнання сімейства ІЖ Юпітер.
• Котушка та високовольтні проводи в наборі: основні компоненти для переходу з контактної схеми підібрані разом і з’єднуються передбаченим джгутом.

Що перевірити перед установленням

Під час вибору потрібно переконатися, що мотоцикл належить саме до сімейства ІЖ Юпітер, має акумуляторну бортову мережу з мінусом на масі та генератор на 6 або 12 В. Цей комплект не слід підбирати для одноциліндрових ІЖ Планета лише за зовнішньою подібністю деталей: для такого двигуна застосовується інша модель системи. До монтажу також перевіряють стан свічок, клем, замка запалювання, акумулятора та проводки, адже несправності цих компонентів можуть зберегти проблеми із запуском навіть після заміни запалювання.

Монтаж і налаштування

Оптичний датчик установлюється замість штатного переривника, а модулятор — на місце кулачка. Під час обертання модулятор має проходити посередині проміжку й не торкатися датчика. Блок закріплюється на рамі через передбачений перехідник, після чого під’єднуються котушка, живлення, маса, датчик і високовольтні проводи відповідно до інструкції. Момент спрацьовування виставляється біля верхньої мертвої точки за індикаторним світлодіодом блока; остаточне регулювання виконують лише після перевірки вільного проходження модулятора.

Після монтажу перевіряють надійність усіх з’єднань, контакт корпуса свічки з масою під час контрольного запуску та правильність прокладання проводів подалі від рухомих і сильно нагрітих частин. Під час обслуговування рекомендується контролювати кріплення низьковольтних і високовольтних проводів, чистоту приладів та проміжок між датчиком і модулятором. Експлуатація системи зі знятою клемою акумулятора не допускається.
