Пильник кардана МТ/Дніпро SKY

Пильник кардана МТ/Дніпро SKY

Захисний пильник SKY призначений для карданної передачі мотоциклів сімейства МТ/Дніпро. Він закриває ділянку карданного з’єднання та обмежує потрапляння на неї дорожнього пилу, бруду й інших зовнішніх забруднень. Така деталь потрібна під час обслуговування приводу, відновлення мотоцикла та заміни старого чохла, який розтріскався, порвався, деформувався або перестав належно триматися на посадковому місці.

Призначення та конструкція

Пильник належить до деталей карданного приводу й установлюється в зоні карданного вала та заднього моста. Його завдання — утворити захисне перекриття навколо відповідної ділянки з’єднання, не залишаючи її відкритою для забруднень. Справний чохол допомагає підтримувати чистоту деталей приводу та зменшує потребу в позаплановому розбиранні через накопичений дорожній бруд.

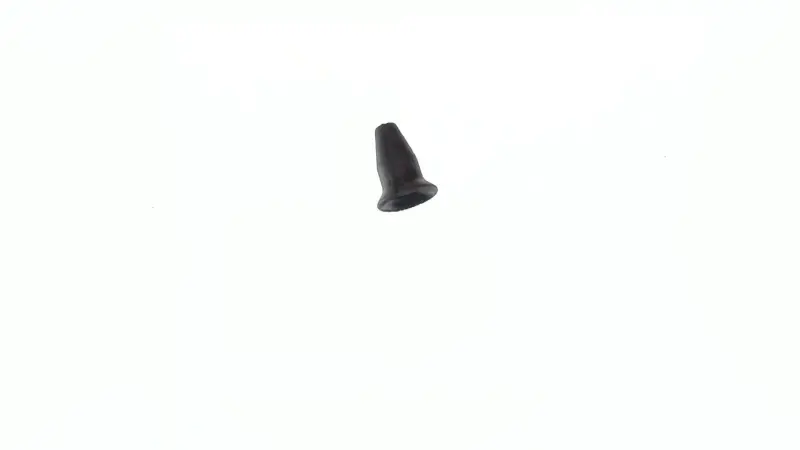

Деталь має вигляд суцільного чорного чохла зі звуженим корпусом і розширеним посадковим краєм. Така форма відповідає місцю монтажу та дає змогу закрити перехід між деталями карданної передачі. Пильник не варто плутати з муфтою кардана, карданним валом, хрестовиною чи внутрішнім ущільненням редуктора: це окрема зовнішня захисна деталь.

Як перевірити відповідність

Позиція заявлена для мотоциклів МТ/Дніпро. У товарних картках її також віднесено до вітчизняних чотиритактних мотоциклів Дніпро МТ з об’ємом двигуна 650 см³ та до розділу карданних валів. Оскільки в сімействі МТ/Дніпро трапляються різні версії приводу, перед установленням потрібно зіставити конструкцію мотоцикла та знятий пильник.

• Місце монтажу: переконайтеся, що потрібен саме чохол карданної передачі, а не пильник іншої ділянки ходової частини.
• Форма: порівняйте зі старою деталлю звужений корпус, широкий нижній край і конфігурацію обох кінців.
• Посадка: перевірте відповідність діаметрів посадкових ділянок на мотоциклі; точні розміри цієї позиції не заявлені.
• Виконання приводу: враховуйте модифікацію заднього моста й карданної передачі, особливо якщо вузол раніше змінювали або складали з деталей різних версій.
• Стан сусідніх деталей: до складання огляньте місця, на які надягається чохол, та приберіть забруднення, задирки й залишки зруйнованого старого пильника.

Порівнювати деталь зручніше до розбирання карданного з’єднання: положення старого чохла показує орієнтацію, глибину посадки та ділянки прилягання. Якщо попередній пильник відсутній, підбір виконують за фактичною конструкцією встановленого кардана й заднього моста, а не лише за назвою моделі мотоцикла.

Заміна та встановлення

Підставою для заміни є наскрізні тріщини, розриви, помітне затвердіння, втрата форми або край, який більше не утримується у штатному положенні. Навіть невелике пошкодження відкриває шлях забрудненням, тому стан чохла варто перевіряти під час обслуговування карданного вала, заднього моста та суміжних деталей приводу.

Перед монтажем посадкові поверхні очищають і оглядають. Пильник установлюють у тій самій орієнтації, що й справна попередня деталь, рівномірно розміщуючи краї на призначених для них ділянках. Чохол не повинен бути перекручений, затиснений сусідніми деталями або надмірно розтягнутий. Після остаточного складання потрібно вручну перевірити вільний рух карданної передачі та переконатися, що пильник зберігає правильне положення й не торкається обертових частин там, де контакт не передбачений конструкцією.

Практичний результат

Новий пильник відновлює штатне захисне закриття карданного з’єднання МТ/Дніпро. Це невелика, але функціонально важлива деталь для акуратного складання приводу: вона допомагає утримувати закриту ділянку в чистоті та завершити ремонт без повторного використання пошкодженого чохла. Для впевненого вибору достатньо перевірити модель, виконання карданної передачі, форму й посадкові місця відносно демонтованої деталі.
