Поршень MSU Honda Lead 100 JF06 STD Ø51 мм, палець Ø13 мм

Поршень MSU для Honda Lead 100 JF06 стандартного розміру

Поршневий комплект призначений для ремонту двотактного двигуна скутера Honda Lead 100 JF06 із циліндром номінального діаметра 51 мм і поршневим пальцем діаметром 13 мм. Виконання STD розраховане на встановлення в циліндр стандартного розміру: це відповідний варіант для обслуговування двигуна без переходу на збільшений ремонтний діаметр. Поршень рухається всередині циліндра, сприймає тиск газів після займання суміші та через палець передає зусилля на шатун.

Стан поршня й кілець безпосередньо пов’язаний із герметичністю циліндро-поршневої групи. Зношення спідниці, канавок і кілець, задири або пошкодження днища можуть супроводжуватися зниженням компресії, ускладненим запуском, втратою тяги та стороннім шумом. Установлення правильно підібраного комплекту дає змогу відновити нормальну взаємодію поршня з циліндром за умови, що дзеркало циліндра не має критичного зношення та відповідає допустимим параметрам ремонту.

Розміри та призначення

• Модель скутера: Honda Lead 100.
• Модифікація: JF06.
• Тип двигуна: двотактний.
• Виконання: STD, номінальний розмір.
• Діаметр поршня: 51,00 мм.
• Діаметр поршневого пальця: 13 мм.
• Марка комплекту: MSU.

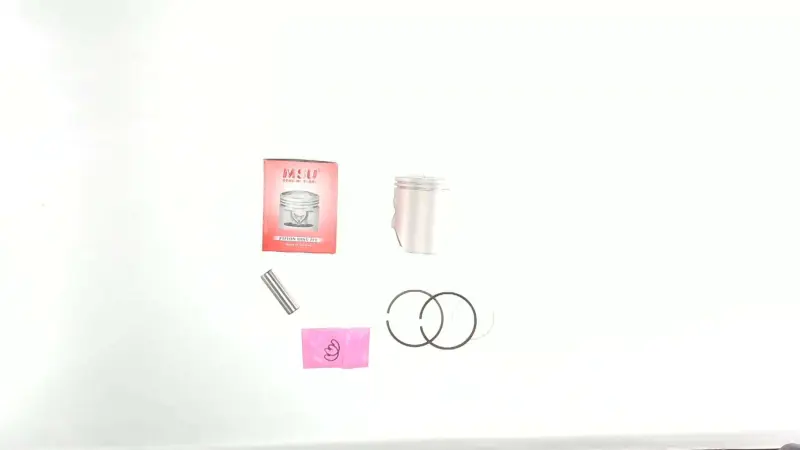

• Склад: поршень, поршневі кільця, палець і стопорні кільця пальця.

Практичні переваги

• Номінальний діаметр 51 мм дає змогу обслуговувати справний стандартний циліндр без вибору збільшеного ремонтного розміру.
• Палець діаметром 13 мм відповідає конструкції зазначеної модифікації та забезпечує правильне з’єднання поршня із шатуном за збігу інших посадкових параметрів.
• Кільця, палець і стопори входять до одного комплекту, тому основні сполучені деталі поршневого з’єднання можна замінити одночасно.

Як правильно підібрати

Перед замовленням потрібно точно визначити модифікацію двигуна та виміряти циліндр. Позначення Lead 100 саме по собі недостатнє: у техніки зі схожою назвою можуть відрізнятися покоління, двигун і розміри деталей. Для цього поршня ключовими критеріями є модифікація JF06, стандартний діаметр 51,00 мм і палець 13 мм. Якщо циліндр раніше розточували, варіант STD не можна використовувати без вимірювань: для розточеного циліндра добирають поршень відповідного збільшеного діаметра.

Стару деталь також потрібно порівнювати не лише за діаметром спідниці. Перевіряють діаметр і довжину пальця, загальну висоту поршня, положення пальця, форму днища, розташування вікон і конфігурацію кілець. Таке зіставлення особливо потрібне після попереднього ремонту, коли в двигун уже могли встановити циліндр або поршень іншої модифікації.

Рекомендації зі встановлення

До складання циліндр перевіряють на зношення, овальність, конусність, задири та пошкодження поверхні. Далі контролюють фактичний проміжок між циліндром і поршнем, а також проміжки в замках кілець відповідно до ремонтних даних двигуна. Кільця встановлюють у призначені для них канавки без надмірного розтягування; їхні замки мають займати передбачене конструкцією положення. Стопори пальця необхідно повністю посадити в канавки, щоб вони не вийшли під час роботи двигуна.

Під час складання деталі змащують моторною оливою, яку застосовують у цьому двигуні, та не допускають потрапляння абразиву або бруду всередину циліндра. Після встановлення колінчастий вал прокручують вручну, перевіряючи вільний рух поршня без заклинювання. Якщо циліндр має помітне зношення, встановлення лише нового поршня не усуне причину втрати компресії: спочатку потрібно оцінити стан усієї циліндро-поршневої групи та обрати належний спосіб ремонту.
