ЦПГ MSU Ø48 без головки для Honda Dio ZX AF34/AF35

Циліндро-поршнева група MSU Ø48 для Honda Dio ZX

ЦПГ призначена для ремонту двигуна скутера Honda Dio ZX і підбирається для модифікацій AF34/AF35. Номінальний діаметр поршня становить 48 мм, а позначення серії в товарній позиції — 72. Головка циліндра до набору не входить: таке виконання підходить для ремонту зі збереженням наявної сумісної головки або для складання двигуна з окремо підібраною деталлю.

Циліндр разом із поршнем утворює основну пару, у якій відбувається стискання паливоповітряної суміші. Поршень рухається всередині циліндра, сприймає тиск газів і через палець передає зусилля на шатун. Кільця забезпечують потрібне ущільнення між поршнем і стінкою циліндра. Стан і правильна посадка цих деталей безпосередньо впливають на компресію, запуск двигуна та його роботу під навантаженням.

Склад і призначення деталей

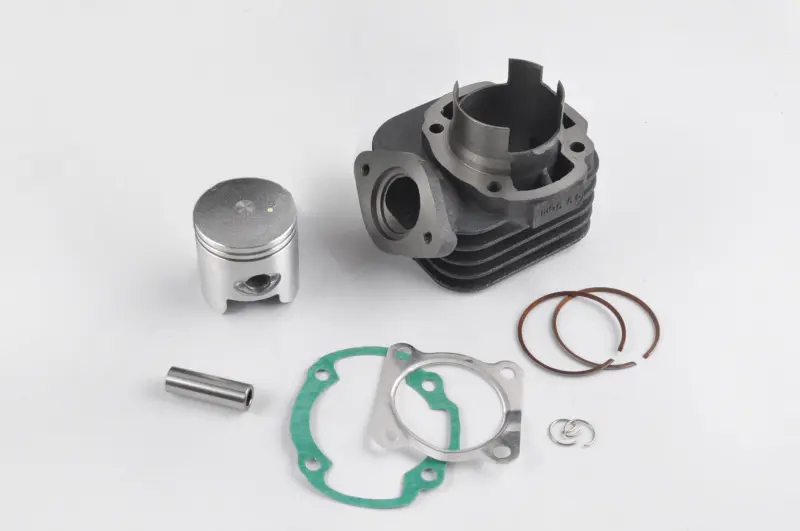

До набору входять циліндр, поршень, поршневий палець, два поршневі кільця, два стопорні кільця та прокладки для складання циліндра. Такий склад дає змогу разом замінити основні деталі циліндро-поршневої пари, не добираючи поршень і циліндр окремо. Стопорні кільця фіксують палець у поршні, а прокладки встановлюють на поверхнях з’єднання під час складання.

ЦПГ застосовують у разі зношення циліндра або поршня, зниження компресії, пошкодження поверхні циліндра, поломки кілець чи під час капітального ремонту двигуна. Причину несправності потрібно визначити до розбирання: подібні ознаки можуть бути пов’язані не лише з поршневою групою, а й зі станом головки, ущільнень, впуску, випуску або паливної системи.

Що перевірити перед замовленням

• Модель двигуна: виконання розраховане на Honda Dio ZX AF34/AF35; самого збігу назви скутера недостатньо, якщо двигун раніше замінювали або переробляли.
• Діаметр: поршень має розмір 48 мм. Його потрібно зіставити з необхідною конфігурацією двигуна та встановленою головкою циліндра.
• Виконання набору: головка відсутня, тому наявна деталь має бути справною та відповідати циліндру вибраного діаметра.
• Посадкові місця: до встановлення порівнюють розташування шпильок, форму каналів, поверхні з’єднання та конфігурацію попереднього циліндра.
• Суміжні деталі: перевіряють стан шатуна, голчастого підшипника, кріплення, впускного й випускного трактів. Зношені сполучені деталі здатні скоротити ресурс нової поршневої групи.

Рекомендації зі встановлення

Монтаж виконують на чистому розібраному двигуні. Поверхні з’єднання очищають від залишків попередніх прокладок і забруднень, не пошкоджуючи площини картера та головки. Поршень установлюють у правильному напрямку, кільця розміщують у передбачених канавках і замках, а стопорні кільця повністю фіксують у пазах. Перед остаточним складанням перевіряють вільний рух поршня та відсутність заїдань.

Головку, кріплення й інші деталі встановлюють відповідно до вимог ремонтної документації конкретного двигуна. Після складання потрібно переконатися в герметичності з’єднань і нормальній роботі системи змащення. Перші запуски проводять із контролем сторонніх звуків, температури та стабільності роботи мотора. Точна перевірка моделі AF34/AF35, діаметра 48 мм і стану головки, що залишається, допомагає вибрати ЦПГ без несумісних поєднань деталей.
