Передній варіатор MSU для Suzuki AD50

Передній варіатор MSU для Suzuki AD50

Деталь призначена для обслуговування варіаторної трансмісії скутера Suzuki AD50. Передній варіатор установлюється на ведучому боці привода та працює разом із ременем і заднім веденим шківом. Коли оберти змінюються, положення рухомої частини стає іншим, ремінь переміщується робочими поверхнями шківа, а трансмісія плавно змінює передавальне відношення. Від стану цього механізму залежать початок руху, набір швидкості та рівномірна робота привода в доступному діапазоні.

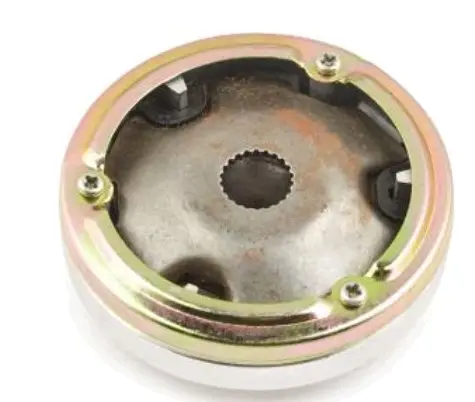

Модель MSU розрахована на застосування із Suzuki AD50. Центральна частина має шліцьовий посадковий отвір, а кругла конструкція містить рухому тарілку та напрямні деталі. Така конфігурація відповідає місцю встановлення у передній частині варіаторної передачі. Варіатор обирають для планового відновлення трансмісії або замість зношеної деталі, коли очищення й обслуговування попереднього механізму вже не усувають несправність.

Коли потрібна заміна

Перевірити передній варіатор варто за наявності ривків під час старту, нестабільного розгону, стороннього шуму з корпусу трансмісії або помітного вироблення робочих поверхонь. Підставою для заміни також є пошкоджені доріжки, люфт, биття та порушення геометрії деталей. Ці ознаки потрібно оцінювати разом зі станом ременя, втулки, відповідної щоки та інших компонентів привода: нова деталь не усуне несправності, спричинені сусідніми зношеними частинами.

Що перевірити під час вибору

• Модель скутера: основне підтверджене застосування — Suzuki AD50.
• Виконання старого варіатора: порівняйте загальну форму, посадкову частину, розташування напрямних і профіль робочих поверхонь.
• Шліцьове з’єднання: кількість і форма шліців мають відповідати валу конкретної версії двигуна.
• Суміжні розміри: перед монтажем зіставте діаметр варіатора, глибину посадки, втулку та положення ременя з демонтованою деталлю.
• Стан привода: одночасно огляньте ремінь, нерухому щоку, кріплення та деталі, що працюють усередині варіатора.

Орієнтуватися лише на назву Suzuki AD50 недостатньо, якщо скутер раніше ремонтували або оснащували деталями іншої модифікації. Надійний підбір виконують за сукупністю ознак: моделлю техніки, конструкцією встановленого механізму, шліцьовою посадкою та суміжними розмірами. Згадка про Address 50 і Sepia трапляється для аналогічної позиції MSU, проте для цих виконань відповідність потрібно встановлювати за знятою деталлю та параметрами конкретного двигуна.

Установлення та обслуговування

Монтаж виконують після зняття кришки варіаторного відсіку та очищення посадкової зони від пилу й продуктів зношування. Перед складанням перевіряють правильне положення напрямних, відсутність перекосу під час руху деталей і вільне розташування ременя між щоками під час затягування. Робочі поверхні, які контактують із ременем, мають залишатися чистими. Кріплення затягують способом і з зусиллям, передбаченими сервісною документацією відповідної версії Suzuki AD50.

Після складання вал слід провернути вручну та переконатися у вільному русі механізму. Перший запуск проводять із контролем сторонніх звуків, вібрації та поведінки скутера на початку руху. Правильно підібраний і встановлений передній варіатор повертає трансмісії штатний принцип зміни передавального відношення та дає ременю змогу переміщуватися шківом без перекосу. Деталь підходить для ремонту Suzuki AD50, коли потрібно відновити ведучу частину варіаторного привода без переходу на тюнінгову конфігурацію.
