Реле-регулятор напруги JAWA 350/638 12V старого зразка HEFEI

Реле-регулятор напруги HEFEI для JAWA 350/638

Реле-регулятор призначений для 12-вольтової системи електрообладнання мотоцикла JAWA 350 типу 638. Деталь керує напругою генератора та підтримує її на потрібному рівні за різної частоти обертання двигуна й підключеного навантаження. Справна робота регулятора потрібна для нормального заряджання акумулятора та стабільного живлення штатних споживачів під час руху.

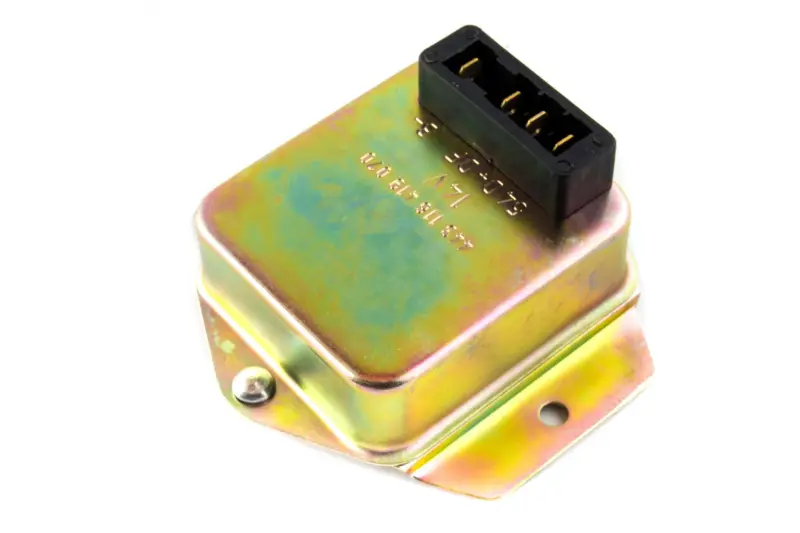

Це виконання старого зразка — у закритому прямокутному корпусі з чотириконтактним роз'ємом і монтажною основою. Основа має два отвори для кріплення, тому блок встановлюється як окрема деталь у передбаченому для нього місці. Така конструкція розрахована на мотоцикли, де збережені відповідні роз'єм, кріплення та схема підключення.

Що врахувати під час підбору

Основні параметри цієї моделі — напруга 12V, застосування для JAWA 350/638 і виконання старого зразка. Самого збігу марки мотоцикла недостатньо: на техніці різних років, а також після попередніх ремонтів, могли використовуватися інші регулятори, змінені роз'єми або перероблена проводка. Перед установленням зіставте нову деталь із демонтованим блоком за формою корпусу, кількістю та розташуванням контактів, конфігурацією колодки, відстанню між точками кріплення і способом підключення.

Позначення 12V вказує на номінальну напругу системи, а не на точне показання вимірювального приладу за працюючого двигуна. Зарядну напругу перевіряють за посібником для конкретної модифікації мотоцикла та в передбаченому режимі роботи двигуна. Регулятор для 6-вольтової схеми або блок іншого типу не варто обирати лише через подібні розміри корпусу.

Місце деталі в системі заряджання

На JAWA 638 регулятор працює разом із генератором, акумулятором та окремим випрямлячем. Він підтримує випрямлену напругу за зміни обертів і навантаження, але не замінює інші компоненти системи. Тому недостатнє заряджання акумулятора, надмірна напруга або нестабільні показання потребують перевірки не лише регулятора, а й випрямляча, генератора, проводки, з'єднань і стану акумулятора.

Підставою для діагностики можуть бути помітна зміна напруги разом з обертами, регулярний недозаряд акумулятора або відхилення зарядних показників від значень, наведених у посібнику з обслуговування. Ці ознаки не визначають несправну деталь однозначно. Перевірка всієї системи до заміни допомагає не встановлювати новий регулятор за наявності поганого контакту, пошкодженого проводу чи несправності іншого компонента.

Підготовка та встановлення

• Перед початком робіт від'єднайте акумулятор і зафіксуйте розташування проводів на старому регуляторі.
• Перевірте цілісність відповідної колодки, щільність контактів і відсутність окиснення або слідів перегрівання.
• Підключайте виводи за штатною схемою JAWA 350/638 відповідної модифікації; призначення контактів не можна визначати лише за їхнім положенням у корпусі.
• Закріпіть основу в штатних точках без перекосу, після чого переконайтеся, що роз'єм установлений повністю, а проводка не натягнута.
• Після складання виміряйте роботу системи заряджання в режимах, передбачених сервісною документацією.

Реле-регулятор HEFEI підходить для ремонту JAWA 350/638 із 12-вольтовою системою та збереженим виконанням старого зразка. Точне порівняння роз'єму, кріплення і схеми підключення особливо важливе для мотоциклів, які раніше ремонтувалися або переобладнувалися. Такий підхід дає змогу підібрати деталь до фактичної конфігурації техніки та коректно відновити керування напругою генератора.
