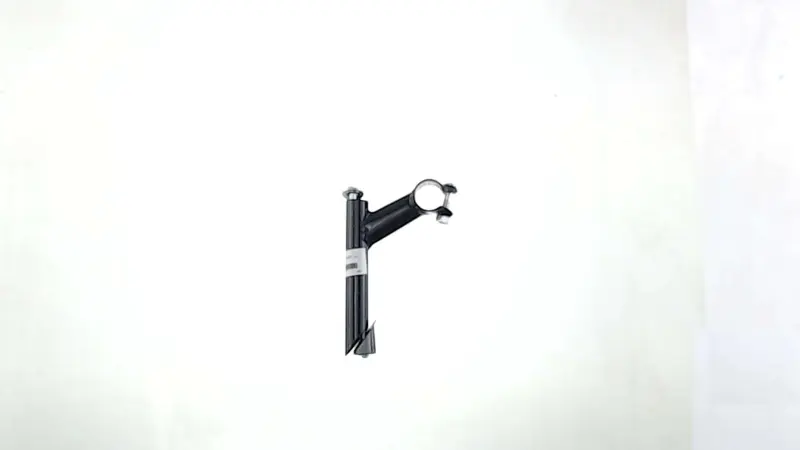

Винос керма для різьбової рульової YKX H1403A, 150×22 мм, чорний

Винос керма YKX H1403A для різьбової рульової

Штоковий винос з’єднує кермо з рульовою трубою вилки та призначений для велосипеда з різьбовою рульовою системою відповідного розміру. Модель H1403A має заявлену довжину 150 мм, діаметр штока 22 мм і чорне покриття. Деталь застосовують під час складання велосипеда, відновлення керування або заміни старого виносу з люфтом, тріщинами, пошкодженим затискачем чи деформованим штоком.

Конструкція та призначення

Прямий шток встановлюється всередину рульової труби вилки, а клиновий фіксатор у нижній частині утримує його після затягування центрального болта. Похила верхня частина завершується кільцевим затискачем для керма. Винос передає рух керма на вилку та водночас визначає розташування зони хвату відносно рульової колонки. Після правильного монтажу шток, кермо й переднє колесо працюють разом без самостійного провертання з’єднань.

Чорне виконання пасує для ремонту велосипеда з темними компонентами керування. Позначення H1403A є назвою моделі, а розміри 150 і 22 мм — основними вихідними параметрами для підбору. Діаметр 22 мм стосується частини, яка входить у рульову трубу, і не визначає розмір центральної зони керма.

Що перевірити перед вибором

• Тип рульової системи. Ця модель призначена для різьбової конструкції зі штоком, який вставляється всередину труби вилки. Для безрізьбової системи, де винос охоплює шток вилки зовні, потрібна деталь іншого типу.
• Посадковий діаметр. Зовнішній діаметр штока виносу має відповідати внутрішньому діаметру рульової труби вилки. Зіставте значення 22 мм із фактичним розміром демонтованої деталі та посадкового місця; близькі номінали не можна вважати однаковими без вимірювання.
• Довжина. Заявлений розмір становить 150 мм. Порівняйте його зі старим виносом і доступною глибиною встановлення, оскільки положення деталі впливає на висоту керма та посадку велосипедиста.
• Затискач керма. Перед замовленням виміряйте діаметр керма саме в центральній зоні кріплення. Розмір цього затискача для H1403A не зазначений, тому сумісність не можна визначати за діаметром штока 22 мм.
• Форма та положення керма. Зіставте нахил і винесення корпусу зі старою деталлю. Ці параметри змінюють відстань до керма; точні значення для моделі не заявлені.

Встановлення та перевірка з’єднань

Перед монтажем очищають посадкові поверхні та перевіряють рульову трубу, кермо, болти й затискач на відсутність тріщин, деформації та пошкодженої різьби. Шток вводять у трубу вилки на глибину, передбачену конструкцією велосипеда, після чого вирівнюють корпус відносно переднього колеса та фіксують клиновий механізм. Конкретне зусилля затягування визначають за сервісними вимогами велосипеда й кріплення, а не за універсальним значенням.

Через кільцеву форму затискача кермо заводять у нього з кінця; для цього може знадобитися зняти грипсу та встановлені з одного боку органи керування. Центральну зону керма розміщують у затискачі без перекосу. Після складання перевіряють, що кермо не прокручується в кільці, винос не розвертається відносно колеса, троси проходять вільно, а поворот вилки в обидва боки нічим не обмежений.

Коли потрібна заміна

Причиною встановити новий винос можуть бути люфт, тріщини, вигнутий шток, зірвана різьба, пошкоджений клин або неможливість утримати кермо після правильного затягування. Використовувати пошкоджену деталь надалі не слід. YKX H1403A підбирають як розмірну заміну лише після перевірки типу рульової системи, діаметра штока, довжини, параметрів керма та потрібної геометрії посадки.

Модель призначена для ремонту різьбового рульового механізму та підійде тоді, коли велосипеду потрібен чорний штоковий винос завдовжки 150 мм із посадковим діаметром 22 мм. Ретельне порівняння зі знятою деталлю допомагає уникнути розбіжності близьких розмірів і зберегти звичне положення керма.
