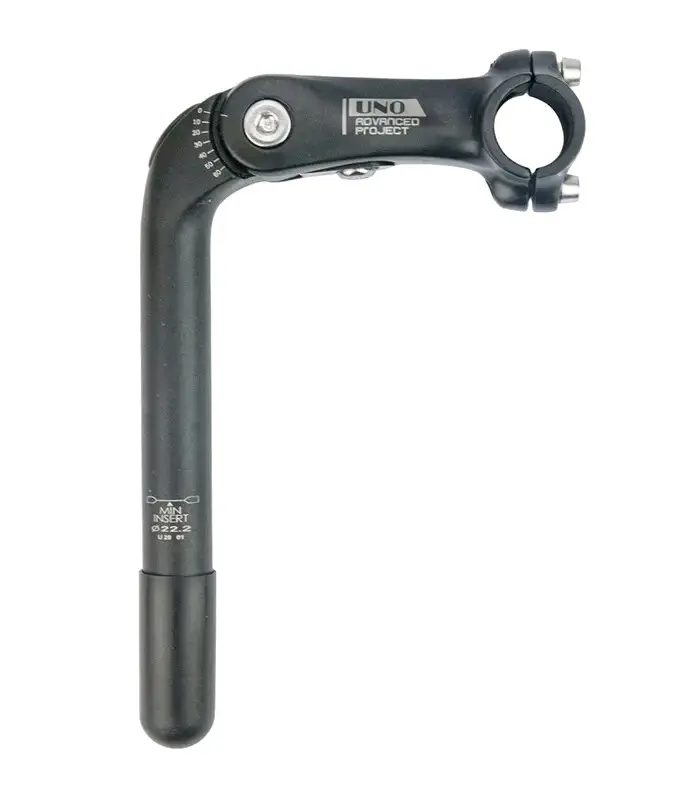

Регульований різьбовий винос керма UNO AL-828, 22,2×25,4×110 мм, чорний

Регульований різьбовий винос керма UNO AL-828

Винос з’єднує кермо з рульовим штоком вилки та дає змогу налаштувати положення рук відповідно до посадки на конкретному велосипеді. Модель розрахована на різьбову рульову систему із занурювальним штоком діаметром 22,2 мм і на кермо з діаметром центральної частини 25,4 мм. Виліт 110 мм визначає відстань від осі рульового штока до зони кріплення керма, тому цю величину потрібно враховувати разом із геометрією рами та звичною посадкою.

Шарнірна конструкція дає змогу змінювати кут у діапазоні 0–60°. Коли шарнір піднятий, кермо розташовується вище та ближче до велосипедиста, а за більш горизонтального положення — нижче й далі. Таке налаштування допомагає скоригувати положення корпусу без заміни керма або вилки. Після вибору кута шарнір фіксується болтовим з’єднанням; нанесена шкала полегшує повторення обраного положення під час обслуговування.

Розміри та конструкція

• Тип: регульований занурювальний винос для різьбової рульової системи.
• Діаметр штока: 22,2 мм.
• Діаметр кріплення керма: 25,4 мм у центральній частині керма.
• Виліт: 110 мм.
• Довжина занурювального штока: 180 мм.
• Діапазон регулювання: 0–60°.
• Кріплення керма: затискач на двох болтах.
• Матеріал: алюміній.
• Колір: чорний.

Як перевірити сумісність

Перед замовленням потрібно зіставити одразу три параметри: діаметр частини виносу, яка входить усередину рульового штока вилки, діаметр керма в місці затискання та виліт. Для цієї моделі значення становлять 22,2 мм, 25,4 мм і 110 мм відповідно. Позначення рульової 1 дюйм стосується зовнішнього розміру штока вилки, тоді як занурювальна частина відповідного виносу має діаметр 22,2 мм. Тому орієнтуватися лише на дюймове позначення без вимірювання знятої деталі не варто.

AL-828 призначений саме для різьбової системи з внутрішнім зануренням і розпірною фіксацією. Він не встановлюється безпосередньо замість безрізьбового виносу, який охоплює шток вилки зовні. Також потрібно перевірити центральний діаметр наявного керма: розмір 25,4 мм стосується не ділянки гріпсів, а потовщеної частини, яку охоплює затискач виносу. Кермо й затискач мають збігатися за розміром без саморобних прокладок.

Налаштування та встановлення

Монтаж починають із послаблення розпірного механізму та встановлення штока у вилку. Шток вводять не вище лінії мінімального занурення, після чого вирівнюють відносно переднього колеса й фіксують. Кермо розміщують по центру затискача, обирають зручний нахил і рівномірно затягують обидва болти. Далі налаштовують кут шарніра в межах передбаченого діапазону та надійно фіксують з’єднання.

Після регулювання слід переконатися, що кермо не провертається в затискачі, винос не зміщується відносно колеса, а троси гальм і перемикання не натягуються під час повного повороту керма. Точні моменти затягування визначають за сервісними вимогами велосипеда та кріплення. Повторну перевірку з’єднань виконують після перших поїздок і щоразу після зміни кута.

Модель підходить для заміни різьбового виносу з такими самими посадковими розмірами або для коригування посадки, коли потрібно змінити висоту й віддалення керма. Під час добору порівняйте розміри старої деталі, допустиму глибину встановлення та вільний хід тросів у всьому діапазоні повороту.
