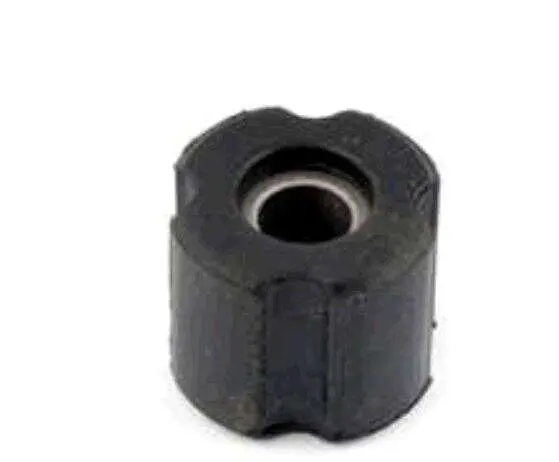

Втулка ковзання штанги мотокоси WOODMAN Ø8/Ø25,5 mod.A

Втулка ковзання штанги мотокоси WOODMAN Ø8/Ø25,5 mod.A

Втулка встановлюється всередині штанги мотокоси або тримера та слугує опорою для приводного вала, що обертається. Вона допомагає утримувати вал по центру труби, зберігати його правильне положення відносно штанги й обмежувати безпосередній контакт обертової деталі з внутрішньою поверхнею труби. Ця версія розрахована на вал діаметром 8 мм і має зовнішній діаметр 25,5 мм. Виконання mod.A вирізняється характерним зовнішнім профілем корпусу, тому під час добору потрібно враховувати не лише два діаметри, а й форму попередньої деталі.

Що перевірити перед вибором

Розміри втулок для зовні подібних штанг можуть відрізнятися навіть у мотокіс близької потужності та компонування. Назва марки інструмента сама по собі не підтверджує сумісність. Надійніше розібрати штангу, вийняти встановлену втулку та зіставити її з новою деталлю за всіма доступними посадковими ознаками.

• Внутрішній діаметр — 8 мм. Він має відповідати діаметру приводного вала в місці проходження крізь втулку. Вал повинен вільно обертатися, проте надмірний радіальний проміжок неприпустимий.
• Зовнішній діаметр — 25,5 мм. Його слід порівнювати з посадковим простором усередині труби та із зовнішнім діаметром демонтованої втулки, а не лише з номінальним зовнішнім розміром штанги.
• Виконання — mod.A. Перевірте зовнішній профіль, форму торців і розташування поздовжніх виступів та заглиблень. Деталь іншого виконання з такими самими діаметрами може відрізнятися посадкою.
• Тип штанги. Втулка призначена для вузла, у якому приводний вал проходить усередині труби. Перед придбанням потрібно впевнитися, що конструкція конкретної мотокоси передбачає втулку такої форми.
• Стан сполучених деталей. Одночасно огляньте вал і внутрішню поверхню штанги. Виразні сліди тертя, деформація або значний люфт можуть указувати на потребу перевірити не одну втулку, а весь механізм передавання обертання.

Призначення у приводі мотокоси

У прямій штанзі приводний вал передає обертання від двигуна до нижнього редуктора та різального оснащення. Уздовж труби йому потрібні проміжні опори, які утримують вал у заданому положенні. Втулка Ø8/Ø25,5 виконує таку напрямну й опорну функцію. Правильно дібрана посадка допомагає валу обертатися всередині труби без зайвого поперечного переміщення.

Перевірка втулок доречна, якщо у штанзі з’явився брязкіт, нетипова вібрація або сліди бічного тертя на приводному валу. Такі ознаки можуть мати кілька причин, тому після розбирання слід також оцінити прямолінійність вала, стан з’єднань, редуктора та інших опор. Установлення нової втулки не замінює діагностику пошкоджених сполучених деталей.

Установлення та контроль після ремонту

Перед монтажем очистьте внутрішню порожнину труби й поверхню вала від забруднень та залишків зношування. Нову втулку встановлюють у передбачене конструкцією місце, зберігаючи схему розташування опор, застосовану в конкретній штанзі. Не варто забивати деталь із перекосом або змінювати її зовнішній профіль: деформація здатна зменшити внутрішній прохід і ускладнити обертання вала.

Після складання вал має проходити крізь отвір втулки без заклинювання. До запуску інструмента перевіряють правильність з’єднання штанги, редуктора та приводного вала, а потім контролюють роботу на малій частоті обертання. Якщо зберігаються сильний шум, нагрівання труби, помітна вібрація або туге обертання, використання припиняють і повторно перевіряють посадку. WOODMAN mod.A Ø8/Ø25,5 підходить лише за повного збігу розмірів і конструктивного виконання зі штангою мотокоси, яку ремонтують.
