Циліндро-поршнева група Woodman mod.A для бензопили Stihl MS 360, Ø48 мм

ЦПГ Woodman mod.A для Stihl MS 360

Циліндро-поршнева група призначена для ремонту бензопили серії Stihl MS 360 із діаметром циліндра 48 мм. Комплект встановлюють замість зношених деталей двигуна, коли стан циліндра, поршня або кілець уже не дає змоги отримати нормальну компресію. Така несправність може проявлятися ускладненим запуском, зниженням тяги та нестабільною роботою мотора, проте остаточне рішення щодо заміни приймають після розбирання й перевірки деталей.

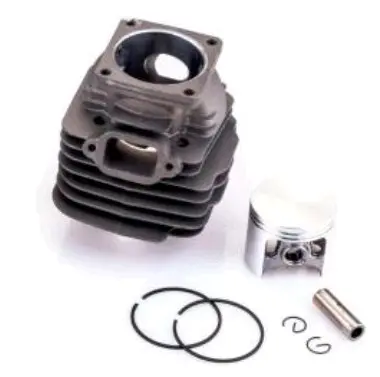

До комплекту входять циліндр повітряного охолодження, поршень, два поршневі кільця, поршневий палець і два стопорні кільця пальця. Ребриста зовнішня поверхня циліндра бере участь у відведенні тепла під час роботи двигуна. Поршень рухається всередині циліндра, а встановлені в його канавках кільця ущільнюють проміжок між деталями. Палець з’єднує поршень із шатуном, стопорні кільця утримують палець від осьового зміщення.

Що врахувати під час добору

• Модель бензопили: комплект розрахований на Stihl MS 360.
• Діаметр: номінальний розмір циліндра та поршня — 48 мм.
• Виконання: товар має позначення Woodman mod.A, тому перед установленням слід зіставити конструкцію зі знятою ЦПГ.
• Склад: циліндр, поршень, два кільця, палець і два стопорні кільця.

Самого збігу діаметра недостатньо для впевненого вибору. Порівняйте зі старим циліндром розташування впускного та випускного вікон, кріпильні отвори, форму посадкової площини, місця приєднання глушника й впускного патрубка. Перевірте конфігурацію поршня, положення канавок і фіксаторів кілець, а також розмір та посадку пальця. Особливо уважно потрібно добирати деталь, якщо бензопилу раніше ремонтували й на ній могли встановити компоненти іншого виконання.

Коли потрібна заміна ЦПГ

Підставою для ремонту є підтверджені дефекти: задири на поверхні циліндра або поршня, пошкодження днища, зношення канавок, поломка чи втрата пружності кілець. Ці несправності порушують ущільнення камери та погіршують компресію. Перед придбанням доцільно зняти глушник і оцінити стан поршня через випускне вікно, а точну причину встановлювати після розбирання. Якщо циліндр зберіг придатну поверхню, іноді достатньо меншого обсягу ремонту; за помітних пошкоджень установлення повної ЦПГ дає змогу замінити взаємопов’язані деталі одним набором.

Підготовка та встановлення

Монтаж виконують на очищеному двигуні. Перед складанням потрібно видалити забруднення та залишки пошкоджених деталей, перевірити стан шатуна, посадки поршневого пальця і сполучених компонентів. Кільця встановлюють у призначені для них канавки без перекручування та надмірного розтягування. Після монтажу пальця обидва стопорні кільця мають повністю зайняти свої посадкові канавки. Під час установлення циліндра кільця обережно стискають, не допускаючи їх зачеплення за край циліндра.

Прокладки, ущільнення та інші супутні деталі добирають за результатами розбирання і відповідно до конкретного виконання пили. До першого запуску слід вручну перевірити вільне переміщення поршня та відсутність заклинювання. Потрібно також усунути причину попереднього пошкодження ЦПГ: установлення нового комплекту без діагностики системи змащування, подавання пального, герметичності впуску та налаштувань двигуна може спричинити повторне зношення. Для складання з точними моментами затягування використовуйте технічні дані для Stihl MS 360.

Woodman mod.A Ø48 мм підходить для планового відновлення циліндро-поршневої частини Stihl MS 360 за умови підтвердженого збігу конструкції. Ретельне порівняння старих і нових деталей до монтажу допомагає уникнути повторного розбирання та правильно підготувати супутні витратні матеріали.
