ЦПГ BEST mod.A для бензопили Stihl 066, Ø54 мм

Циліндро-поршнева група BEST mod.A для Stihl 066

Комплект призначений для ремонту циліндро-поршневої частини двигуна бензопили Stihl 066. Номінальний діаметр 54 мм дає змогу розглядати цю ЦПГ для заміни циліндра й поршня після зношення, перегрівання, появи задирів або зниження компресії. Деталі працюють разом: поршень рухається в циліндрі, кільця ущільнюють простір над ним, а поршневий палець з'єднує поршень із шатуном. Від стану та правильного встановлення цієї групи залежать стискання паливної суміші, запуск двигуна і його робота під навантаженням.

Склад і призначення деталей

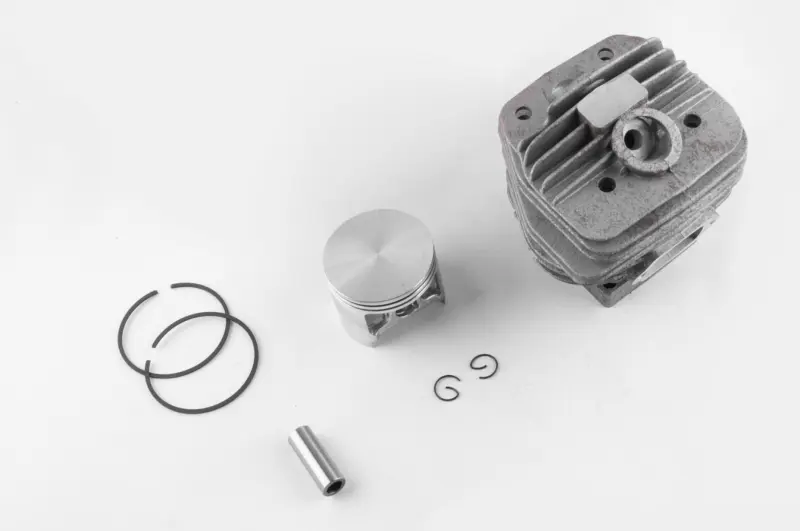

До комплекту входять циліндр із розвиненим зовнішнім оребренням, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Такий склад дає змогу одночасно замінити основні сполучені деталі, не залишаючи зношений поршень у новому циліндрі або пошкоджені кільця у відновленій групі. Ребра збільшують площу зовнішньої поверхні циліндра та беруть участь у відведенні тепла повітряним потоком під час роботи бензопили.

• Циліндр Ø54 мм утворює робочу порожнину та спрямовує рух поршня.
• Поршень сприймає тиск газів і передає зусилля через палець на шатун.
• Два кільця забезпечують ущільнення між поршнем і стінкою циліндра за справної геометрії та правильного монтажу.
• Палець і два стопорні кільця з'єднують поршень із шатуном та утримують палець від осьового зміщення.

Коли потрібна заміна ЦПГ

Підставою для розбирання двигуна зазвичай стають ускладнений запуск, помітне падіння компресії й тяги, нестабільна робота або механічні пошкодження циліндра та поршня. Під час дефектування перевіряють дзеркало циліндра, спідницю і днище поршня, стан канавок, кілець та посадки пальця. Глибокі задири, відколи, прогар або значне зношення сполучених поверхонь потребують усунення причини несправності, а не лише встановлення нових деталей. Перед складанням також перевіряють шатун, підшипники й герметичність двигуна, адже невиправлена несправність здатна швидко пошкодити нову групу.

Як правильно підібрати комплект

Головні орієнтири цієї модифікації — модель бензопили Stihl 066, діаметр 54 мм і виконання mod.A. Самого збігу діаметра недостатньо: перед замовленням потрібно зіставити старий циліндр із новою деталлю за розташуванням впускного та випускного вікон, кріпильних отворів, каналів і посадкових поверхонь. Для моделі 066 існують різні виконання циліндрів, тому конфігурація демонтованої деталі має бути основним зразком для порівняння. Якщо двигун уже ремонтували, додатково вимірюють фактичний діаметр установленої групи та з'ясовують, чи не змінювали її конфігурацію.

Рекомендації зі встановлення

Монтаж ЦПГ належить до ремонту двигуна та потребує чистої робочої зони, правильної орієнтації поршня й кілець, а також обережного встановлення стопорних кілець. Перед складанням картер і сполучені поверхні очищають від забруднень та залишків старих ущільнень. Кільця розміщують у канавках без перекосу, суміщаючи їхнє положення з передбаченими фіксаторами, після чого циліндр установлюють без ударного навантаження на крайки кілець. Стопорні кільця пальця мають повністю ввійти у свої канавки.

Після монтажу перевіряють вільний рух кривошипно-шатунного механізму та відсутність стороннього контакту. Причину пошкодження попередньої ЦПГ потрібно визначити до запуску: перегрівання, недостатнє змащування, підсмоктування повітря, забруднення впуску або несправність паливної системи можуть спричинити повторний задир. За відсутності досвіду розбирання двотактного двигуна встановлення доцільно доручити фахівцеві з бензоінструменту.
