Поршень у зборі для мотокоси STIHL FS 55 Ø34 мм WOODMAN mod. A

Поршень у зборі WOODMAN mod. A для STIHL FS 55

Поршень діаметром 34 мм призначений для ремонту циліндро-поршневої групи бензинової мотокоси STIHL FS 55. Деталь рухається всередині циліндра, стискає паливоповітряну суміш і через поршневий палець передає зусилля на шатун. Від стану поршня, кілець і спряженої поверхні циліндра залежать компресія, запуск двигуна та його здатність стабільно працювати під навантаженням.

Цей варіант має позначення mod. A. Воно суттєве під час добору: у сімействі FS 55 трапляються різні виконання циліндро-поршневої групи, тому самого напису FS 55 на техніці недостатньо. Перед замовленням потрібно зіставити діаметр 34 мм, форму днища й спідниці, розташування вікон і канавок, висоту деталі, положення поршневого пальця та конструкцію знятого поршня. Особливо уважно перевіряють версію двигуна: деталь не варто добирати лише за зовні подібною формою або загальною назвою моделі.

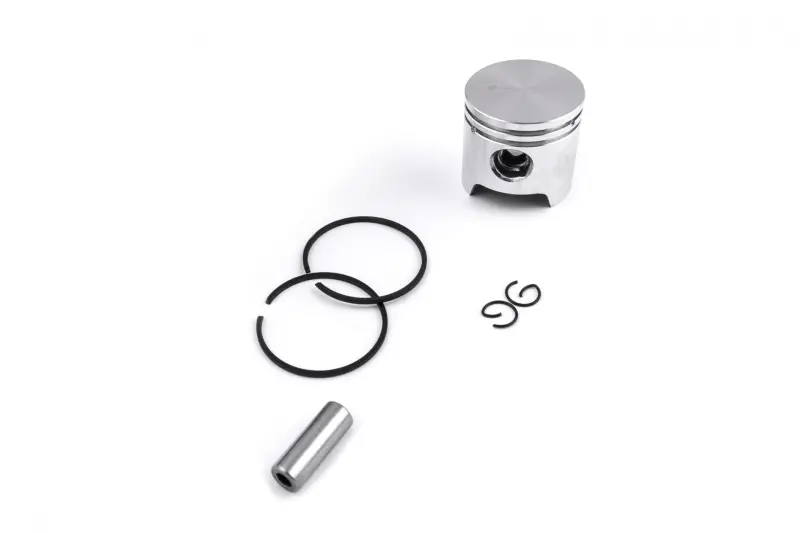

Склад поршневого комплекту

• Поршень Ø34 мм — основна рухома деталь циліндро-поршневої групи.
• Два поршневі кільця — встановлюються у передбачені канавки поршня та беруть участь в ущільненні проміжку між поршнем і циліндром.
• Поршневий палець — з’єднує поршень із верхньою головкою шатуна.
• Два стопорні кільця — фіксують палець від поздовжнього зміщення після монтажу.

Наявність пальця, двох компресійних кілець і двох стопорів дає змогу замінити пов’язані з поршнем деталі одним узгодженим набором. Циліндр до цього комплекту не входить. Перед установленням його потрібно оглянути окремо: глибокі задирки, пошкодження покриття, виражене спрацювання або порушення геометрії циліндра можуть вимагати ширшого ремонту. Монтаж нового поршня у пошкоджений циліндр не усуває причину втрати компресії та може призвести до швидкого повторного зношення.

Коли потрібна заміна

Підставою для розбирання двигуна зазвичай стають погіршення запуску, зниження компресії й тяги, сторонній стукіт, а також виявлені після демонтажу задирки, тріщини, прогар днища, пошкодження спідниці або зношення канавок. Ці ознаки не завжди вказують лише на поршень, тому разом із ним перевіряють кільця, циліндр, палець, посадку стопорів, шатун і підшипникові з’єднання. Причину перегрівання, недостатнього змащення або потрапляння сторонніх частинок слід усунути до складання, інакше нова деталь також працюватиме з підвищеним навантаженням.

Добір та встановлення

Під час порівняння зі знятою деталлю важливий не лише номінальний діаметр. Перевіряють кількість і товщину кілець, положення їхніх фіксувальних штифтів, діаметр і довжину пальця, відстань від осі пальця до днища, загальну висоту, контур спідниці та орієнтацію поршня відносно впускного й випускного вікон. Якщо старий поршень зруйнований і провести повне порівняння неможливо, параметри уточнюють за точною модифікацією двигуна та встановленого циліндра.

Перед складанням деталі й внутрішню поверхню циліндра очищають від абразивних частинок і залишків нагару. Кільця встановлюють без перекосу, суміщаючи їхні замки з фіксувальними штифтами в канавках. Поршневий палець має входити без ударного навантаження та вільно працювати у передбаченому з’єднанні, а обидва стопори — повністю зайняти свої посадкові канавки. Поршень орієнтують так само, як штатну деталь конкретного двигуна; неправильний напрямок може порушити взаємодію спідниці та кілець із вікнами циліндра.

Після ремонту вал прокручують вручну, перевіряючи плавність ходу та відсутність заклинювання. Для першого запуску використовують паливну суміш і режим експлуатації, передбачені виробником мотокоси. Поршень WOODMAN mod. A підходить для ремонту FS 55 лише за умови збігу виконання двигуна та всіх посадкових параметрів, тому точне порівняння перед монтажем залишається головною умовою правильного вибору.
