Поршень Honda Lead 100 STD Ø51,00 KOMATCU mod.A

Поршень Honda Lead 100 STD Ø51,00 KOMATCU mod.A

Поршень стандартного розміру призначений для ремонту циліндро-поршневої групи скутера Honda Lead 100. Номінальний діаметр становить 51,00 мм, а позначення STD вказує на виконання для циліндра стандартного розміру, не розточеного під збільшений ремонтний поршень. Версія KOMATCU mod.A підходить для відновлення двигуна з відповідною конфігурацією поршня та кілець.

Призначення та конструкція

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через поршневий палець на шатун. Стан його бічної поверхні, днища й канавок для кілець безпосередньо пов’язаний із компресією, запуском двигуна та стабільністю його роботи. Новий поршень установлюють у разі зношення старої деталі, появи задирів, пошкодження днища або розбитих кільцевих канавок, якщо циліндр після перевірки зберігає параметри, допустимі для стандартного розміру.

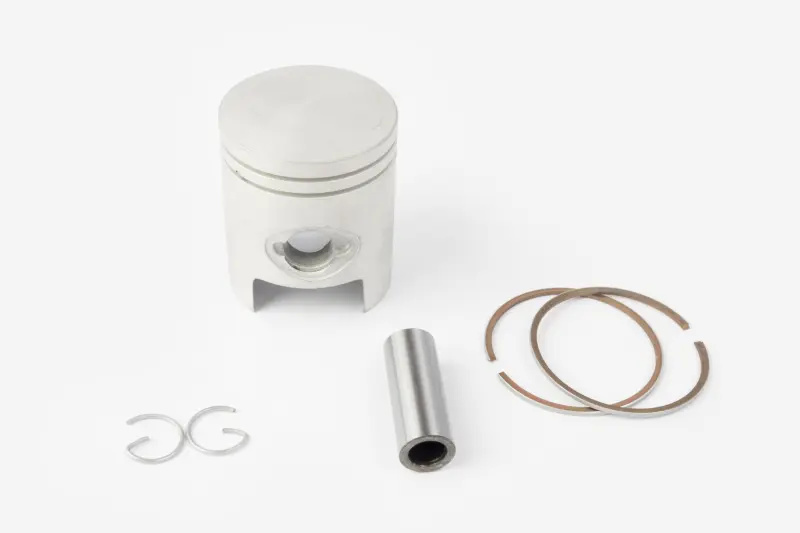

До набору входять поршень, два поршневі кільця, палець і два стопорні кільця пальця. Така конфігурація містить основні деталі, які встановлюються безпосередньо на поршень. Перед складанням потрібно окремо визначити стан циліндра, шатуна, посадки пальця та спряжених поверхонь. Прокладки, голчастий підшипник та інші деталі двигуна слід добирати окремо, якщо вони потрібні під час конкретного ремонту.

Як правильно підібрати поршень

Головний критерій вибору — фактичний розмір циліндра. Позначення Ø51,00 та індекс STD не можна вибирати лише за назвою моделі скутера: циліндр міг бути розточений під час попереднього ремонту або замінений деталлю іншого виконання. Перед замовленням вимірюють діаметр циліндра в кількох поясах і напрямках, оцінюють овальність, конусність та проміжок між циліндром і поршнем. Якщо циліндр уже оброблений під збільшений розмір, стандартний поршень використовувати не можна.

• Модель: Honda Lead 100.
• Номінальний діаметр: 51,00 мм.
• Розмірна група: STD, стандартний розмір.
• Виконання: KOMATCU mod.A.
• Склад набору: поршень, два кільця, поршневий палець і два стопорні кільця.

Під час добору також порівнюють новий і знятий поршні: загальну висоту, розташування отвору під палець, форму днища, ширину та положення кільцевих канавок. Позначення mod.A потрібно враховувати разом із конструкцією попередньої деталі та використовуваних кілець. Діаметр пальця й інші монтажні розміри необхідно перевірити вимірювальним інструментом, оскільки одного діаметра поршня недостатньо для точного вибору.

Підготовка до встановлення

Монтаж виконують після очищення циліндра та перевірки його робочої поверхні. Задири, глибокі риски, виражена сходинка у верхній частині, неприпустима овальність або конусність потребують ремонту циліндра чи вибору іншого розмірного виконання. Установлення нового поршня в зношений циліндр не усуває причину втрати компресії та може призвести до прискореного зношення деталей.

Перед остаточним складанням перевіряють проміжок у замках кілець у циліндрі, вільність їхнього руху в канавках, орієнтацію поршня відповідно до конструкції двигуна та надійну посадку стопорних кілець. Замки кілець розташовують у передбаченому конструкцією положенні. Роботи потребують точних вимірювань і дотримання сервісної процедури Honda Lead 100. Після складання двигун спочатку експлуатують без тривалих максимальних навантажень, контролюючи запуск, сторонні звуки та стабільність роботи. Такий підхід дає змогу застосувати поршень STD Ø51,00 саме у справному циліндрі номінального розміру й отримати передбачуваний результат ремонту.
