Поршень Honda Dio ZX 65 STD Ø44,00 KOMATCU mod.A

Поршень Honda Dio ZX 65 STD Ø44,00 KOMATCU mod.A

Поршневий комплект призначений для ремонту циліндро-поршневої групи двотактного двигуна скутера Honda Dio ZX 65. Виконання STD і діаметр 44,00 мм дають змогу відразу визначити основну розмірну версію деталі та відрізнити її від поршнів ремонтних розмірів. Такий комплект обирають для заміни зношеного або пошкодженого поршня, коли параметри циліндра відповідають номінальному розміру.

Під час роботи двигуна поршень рухається всередині циліндра, стискає паливоповітряну суміш і через поршневий палець передає зусилля на шатун. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан їхніх канавок, поверхні циліндра та правильність установлення безпосередньо пов’язані з компресією, запуском двигуна і стабільністю його роботи. Справна пара «циліндр — поршень» повинна мати передбачений виробником тепловий проміжок і рухатися без перекосу та заїдання.

Конструкція та призначення комплекту

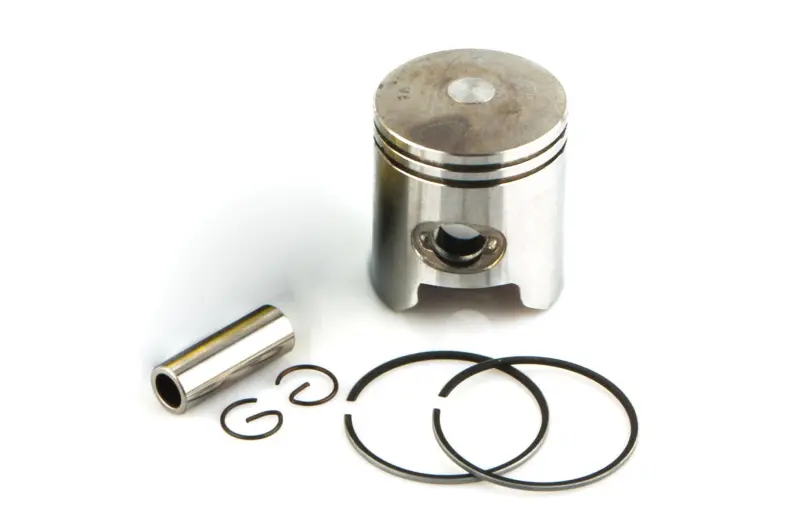

Комплект містить поршень із двома кільцевими канавками, два поршневі кільця, поршневий палець і два стопорні кільця. Ці деталі використовуються разом для з’єднання поршня із шатуном та встановлення в циліндр. Поршень має бічне вікно, характерне для цієї конфігурації двотактного двигуна. Позначення mod.A вказує на конкретний варіант виконання, тому під час добору потрібно враховувати не лише діаметр, а й форму старої деталі.

• Діаметр поршня: 44,00 мм.
• Розмірне виконання: STD.
• Призначення: циліндро-поршнева група Honda Dio ZX 65.
• Тип двигуна: двотактний.
• Варіант: KOMATCU mod.A.
• Склад: поршень, два кільця, палець і два стопорні кільця.

Як правильно дібрати поршень

Збігу назви моделі недостатньо для безпомилкового вибору. Перед установленням потрібно зіставити діаметр циліндра, розмір поршневого пальця, загальну висоту та профіль поршня, положення пальця, форму днища, кількість і розташування канавок, а також конфігурацію бічного вікна. Стару деталь зручно використовувати як зразок геометрії, проте остаточне рішення приймають після вимірювання циліндра точним інструментом.

Позначення STD означає номінальну розмірну версію, а не універсальну придатність для будь-якого циліндра діаметром близько 44 мм. Якщо циліндр уже розточували, він має виражену овальність, конусність, глибокі задири або надмірний проміжок, установлення стандартного поршня не усуне причину падіння компресії. У такому разі спочатку визначають фактичний стан циліндра та потрібний ремонтний розмір. Кільця також перевіряють за проміжком у замку безпосередньо в циліндрі.

Заміна та встановлення

Підставою для діагностики поршневої групи стають зниження компресії, ускладнений запуск, сторонній стукіт, втрата тяги, задири на спідниці, пошкодження днища або зношення кільцевих канавок. Перед складанням циліндр очищують та оглядають, перевіряють стан шатуна і посадку пальця. Кільця встановлюють у призначені канавки без надмірного розтягування, суміщаючи їхні замки з фіксаторами. Стопорні кільця мають повністю зайняти свої посадкові канавки.

Під час монтажу потрібно дотримуватися напрямку поршня, передбаченого конструкцією конкретного двигуна, застосовувати відповідне мастило для початкового складання та не проштовхувати поршень у циліндр із силою. Після встановлення колінчастий вал прокручують вручну, контролюючи плавність ходу. Точна перевірка розмірів і професійне складання допомагають уникнути ламання кілець, пошкодження циліндра та повторного розбирання двигуна.

Цей варіант підходить для ремонту Honda Dio ZX 65 лише за умови збігу виконання STD Ø44,00 і всієї приєднувальної геометрії зі встановленою циліндро-поршневою групою.
