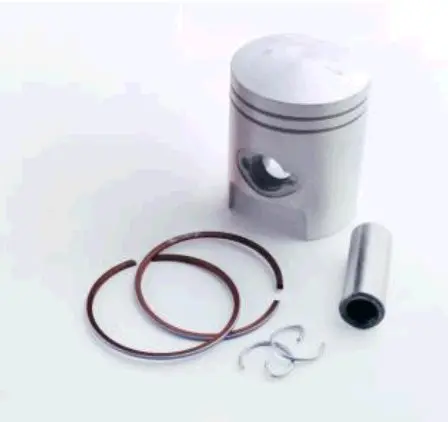

Поршень SUNY mod.A для Honda DIO ZX 50 STD Ø40,00 мм

Поршень SUNY mod.A для Honda DIO ZX 50 STD Ø40,00 мм

Поршень призначений для ремонту циліндро-поршневої групи скутера Honda DIO ZX 50. Деталь має номінальний діаметр 40,00 мм, позначення стандартного розміру STD та виконання mod.A. Такий варіант обирають для циліндра відповідного розміру, якщо результати вимірювання підтверджують можливість установлення стандартного, а не збільшеного ремонтного поршня.

Призначення та робота у двигуні

Під час руху в циліндрі поршень сприймає тиск газів і через поршневий палець передає зусилля на шатун. Його днище бере участь у формуванні камери згоряння, бічна частина спрямовує деталь у циліндрі, а канавки утримують поршневі кільця. Узгодженість поршня, кілець і циліндра впливає на герметичність циліндро-поршневої групи, компресію, запуск двигуна та стабільність його роботи.

Заміна потрібна при задирах на поверхні, пошкодженні або прогарі днища, зношенні кільцевих канавок та інших дефектах, через які стару деталь не можна використовувати повторно. Водночас установлення нового поршня не усуває зношення циліндра автоматично. Перед ремонтом циліндр вимірюють у кількох поясах і напрямках, оцінюють його овальність, конусність та стан поверхні. За результатами визначають, чи підходить розмір 40,00 мм, чи циліндр потребує обробки під інший ремонтний розмір або заміни.

Що звірити під час вибору

• Модель застосування: позиція розрахована на Honda DIO ZX 50; самого збігу марки Honda недостатньо.
• Розмір: заявлений діаметр поршня — 40,00 мм, виконання — STD. Його потрібно зіставити з фактичними розмірами циліндра та необхідним монтажним проміжком.
• Модифікація: варіант позначений як mod.A. Для цієї серії продаються виконання A і B, тому конфігурацію не можна обирати як взаємозамінну лише за назвою моделі.
• Геометрія: порівняйте зі знятим поршнем форму днища та спідниці, висоту деталі, положення кільцевих канавок і конструкцію отвору під палець.
• Суміжні деталі: кільця мають відповідати поршню за діаметром, профілем, товщиною та розташуванням замків. Розмір пальця і тип стопорних кілець також перевіряють до початку складання.

Позначення STD стосується саме стандартного розміру цієї позиції. Воно не підтверджує придатність будь-якого циліндра, що вже працював: після зношення його фактичний діаметр і форма можуть вийти за допустимі межі. Тому підбирати поршень лише за об’ємом двигуна або зовнішньою подібністю не можна. Особливо уважно слід перевірити модифікацію A, адже сусідні варіанти однакового діаметра можуть відрізнятися конструктивними деталями.

Підготовка та встановлення

Монтаж виконують на чистих деталях після перевірки циліндра, шатуна, посадки поршневого пальця та стану сполучених поверхонь. Поршневі кільця встановлюють відповідним інструментом, не перекручуючи та не розтягуючи їх більше, ніж потрібно. Перед складанням перевіряють вільний рух кілець у канавках, їхню орієнтацію та положення стиків відповідно до конструкції поршня. Якщо на деталях передбачені монтажні позначення, напрямок визначають за технічною документацією конкретного двигуна.

Палець має входити без ударного запресовування, передбаченого лише для інших конструкцій з’єднання. Стопорні кільця встановлюють повністю в канавки; погнуті фіксатори або деталі, що втратили пружність, повторно не використовують. Поршень, кільця та поверхню циліндра під час складання змащують чистою оливою, не допускаючи потрапляння абразиву, ворсу чи залишків старих відкладень. Після встановлення циліндра вручну перевіряють плавність переміщення деталей, а кріплення затягують у послідовності та із зусиллям, зазначеними виробником двигуна.

SUNY mod.A Ø40,00 мм підходить для планового відновлення Honda DIO ZX 50 за умови підтвердженого стандартного розміру циліндра. Точні вимірювання перед придбанням допомагають одразу підібрати сумісні кільця, палець, фіксатори та прокладки, а також уникнути складання поршня з циліндром невідповідної розмірної групи.
