Поршень Honda DIO 50 STD Ø39,00 SUNY mod.B

Поршень Honda DIO 50 STD Ø39,00 SUNY mod.B

Поршень SUNY призначений для ремонту циліндро-поршневої групи скутера Honda DIO 50. Номінальний діаметр 39,00 мм і позначення STD вказують на стандартний розмір: таку деталь добирають для циліндра відповідного діаметра, який не розточували під ремонтний поршень. Виконання mod.B має збігатися з конфігурацією раніше встановленої деталі та конкретною модифікацією двигуна.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та сприймає тиск газів після її займання. Зусилля передається на шатун через поршневий палець. Установлені в канавках кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан цих деталей безпосередньо пов’язаний із компресією, запуском двигуна та стабільністю його роботи.

Конструкція та комплект

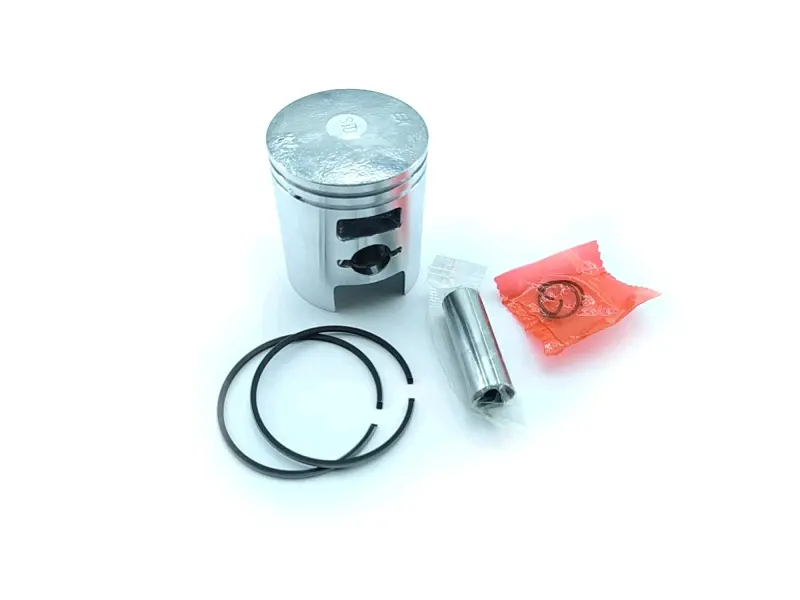

До набору входять поршень, два поршневі кільця, палець і стопорні кільця пальця. На спідниці виконані фігурні вікна, що відповідають виконанню mod.B. Комплект дає змогу одночасно встановити спряжені деталі поршневого з’єднання, однак перед складанням потрібно перевірити відповідність усіх складників циліндру, шатуну та попередньому поршню.

• Розмір: стандартний STD, діаметр поршня 39,00 мм.
• Призначення: циліндро-поршнева група Honda DIO 50.
• Виконання: SUNY mod.B із характерною конфігурацією вікон спідниці.
• Склад: поршень, два кільця, поршневий палець і його стопорні кільця.

Як правильно дібрати поршень

Самого збігу назви Honda DIO 50 недостатньо: у продажу є стандартні та ремонтні розміри, а також варіанти mod.A і mod.B. Перед замовленням вимірюють робочий діаметр циліндра та визначають, чи зберіг він номінальний розмір. Поршень Ø39,00 мм не можна автоматично замінювати варіантом Ø39,25, Ø39,50 або іншим ремонтним розміром — рішення приймають після промірювання циліндра й оцінювання його стану.

З попередньою деталлю порівнюють форму днища та спідниці, розташування й обриси вікон, загальну висоту, положення канавок кілець, розміри пальця та відстань від його осі до днища. Особливо ретельно перевіряють виконання mod.B: зовні близький поршень іншої конфігурації може не відповідати циліндру та фазам роботи конкретного двигуна. Також звіряють товщину й профіль кілець, щоб вони вільно розміщувалися у призначених канавках.

Коли потрібна заміна

Підставою для ремонту є задири на спідниці, пошкодження днища, зношення канавок, поломка або втрата пружності кілець, зниження компресії, утруднений запуск і сторонній стукіт у зоні циліндра. Перед установленням нового комплекту перевіряють дзеркало циліндра на подряпини, виражене вироблення, овальність і сліди перегрівання. Новий поршень не усуває дефектів зношеного циліндра, тому розмір і допустимий монтажний проміжок визначають за результатами вимірювань.

Рекомендації зі встановлення

Монтаж виконують на чистому двигуні, не допускаючи потрапляння абразиву та забруднень усередину картера. Кільця встановлюють у призначені для них канавки без надмірного розтягування й силового натискання. Поршневий палець має входити без перекосу, а його стопорні кільця — повністю займати посадкові канавки. Напрям установлення поршня та положення замків кілець обирають відповідно до конструкції двигуна й вимог посібника з ремонту Honda DIO.

Перед остаточним складанням контролюють вільний рух поршня, відсутність заклинювання кілець і надійну фіксацію пальця. Циліндр, кільця та палець під час монтажу змащують мастилом, передбаченим для цього двигуна. Після складання колінчастий вал обережно прокручують вручну та перевіряють, чи рухаються деталі без заїдання. Такий порядок допомагає використати комплект за призначенням і не пошкодити деталі під час першого запуску.
