Повний комплект прокладок двигуна ZS/ZH 1100 TD

Повний комплект прокладок двигуна ZS/ZH 1100 TD

Комплект призначений для ремонту одноциліндрового дизельного двигуна ZS/ZH 1100, який застосовується на мотоблоках і мототракторах. Це повний набір плоских прокладок різних конфігурацій для розбирання та подальшого складання двигуна. Такий формат зручний під час планового перебирання або комплексного ремонту, коли роз’єднують кілька з’єднань і однієї окремої прокладки недостатньо.

Призначення набору

Прокладки встановлюють між спряженими деталями двигуна, де вони забезпечують щільне прилягання з’єднуваних поверхонь. Після демонтажу старі прокладки часто зберігають сліди сильного обтиснення, пошкоджуються під час роз’єднання деталей або частково залишаються на посадкових площинах. Тому під час зворотного складання застосовують відповідні нові прокладки, дібрані для кожного конкретного з’єднання.

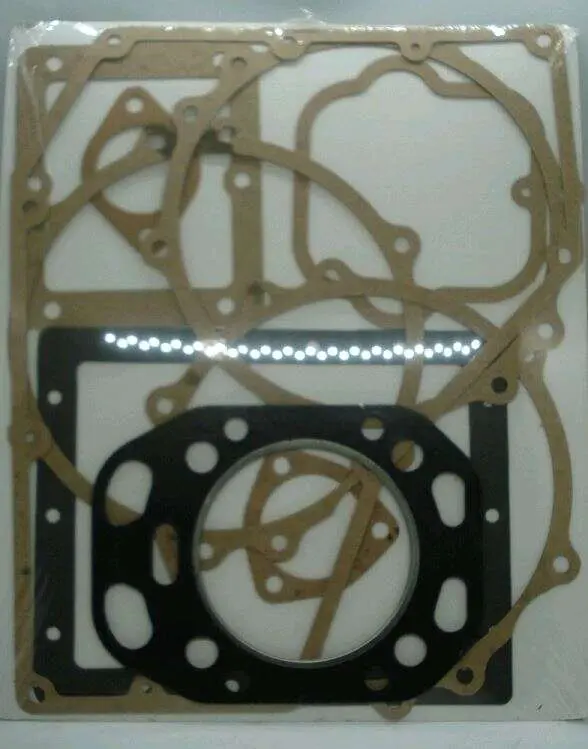

У наборі представлені великі контурні, кільцеві та невеликі фігурні прокладки. Вони відрізняються зовнішньою формою, внутрішніми вікнами й розташуванням кріпильних отворів. Комплект містить прокладку головки циліндра та низку прокладок для інших з’єднань двигуна, які розбирають під час ремонту. Повний формат дає змогу підготувати потрібні деталі до початку робіт і послідовно скласти двигун без окремого пошуку кожної конфігурації.

Сумісність та основні параметри

• Модель двигуна: ZS1100 і ZH1100.
• Тип двигуна: дизельний, чотиритактний.
• Кількість циліндрів: один.
• Охолодження: водяне.
• Діаметр циліндра: 100 мм.
• Номінальна потужність сумісного двигуна: 15 к. с.
• Тип товару: повний комплект прокладок двигуна.
• Виконання: TD.

Під час добору орієнтуйтеся насамперед на позначення встановленого двигуна, а не лише на марку чи модель мотоблока. Однакова техніка може зустрічатися з різними силовими агрегатами, а прокладки близьких за потужністю двигунів здатні відрізнятися контурами, діаметрами та положенням отворів. Для цього набору має бути підтверджене позначення ZS1100 або ZH1100.

Що перевірити перед установленням

До складання розкладіть зняті прокладки та деталі нового комплекту за місцями встановлення. Послідовно порівняйте зовнішній контур, розміри внутрішніх вікон, розташування кріпильних отворів і проходів. Прокладка повинна вкладатися без натягування та зміщення, а всі отвори мають точно збігатися з відповідними ділянками з’єднуваних деталей. Не слід підрізати контур або розширювати отвори для встановлення на двигун іншої модифікації.

Залишки попередніх прокладок потрібно повністю видалити з обох спряжених поверхонь. Посадкові площини очищають обережно, не залишаючи глибоких подряпин, задирок і твердих частинок, які можуть порушити рівномірність притискання. Кожну нову прокладку перед остаточним складанням прикладають до місця встановлення та ще раз перевіряють збіг каналів і кріпильних точок.

Кріплення з’єднуваних деталей затягують у послідовності та із зусиллям, передбаченими для двигуна ZS/ZH 1100. Це особливо суттєво під час установлення прокладки головки циліндра, де рівномірність притискання залежить від правильної затяжки. Застосування додаткових герметизувальних засобів визначається процедурою ремонту конкретного з’єднання. Після складання та першого запуску перевіряють розібрані ділянки на відсутність слідів витоку. Комплект підійде для заздалегідь підготовленого ремонту ZS1100 або ZH1100, коли потрібно замінити кілька прокладок і відновити з’єднання двигуна за один цикл розбирання.
