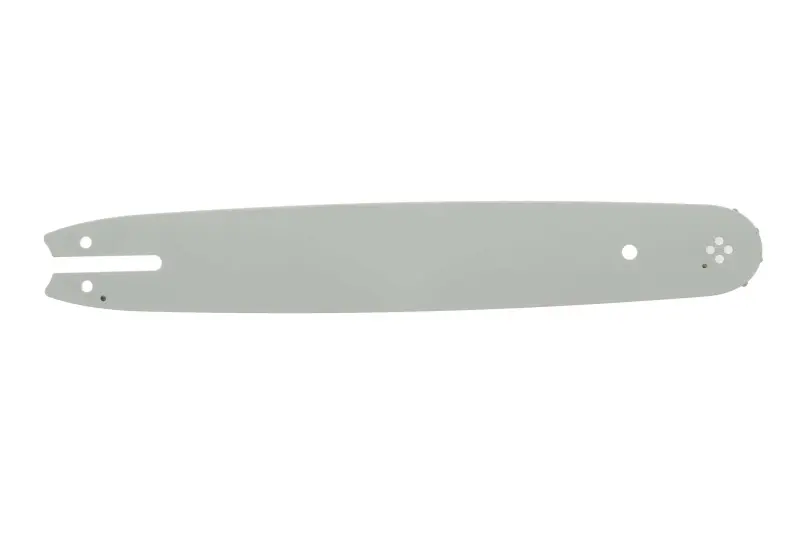

Шина пиляльна WIN 14″, 1,3 мм, 3/8″, 50 ланок, mod:A

Шина пиляльна WIN 14″, 1,3 мм, 3/8″, 50 ланок, mod:A

Напрямна шина WIN призначена для ланцюгової пили з різальною гарнітурою відповідного типорозміру. Вона задає робочу лінію руху ланцюга, утримує його в пазу та забезпечує спрямований хід під час розпилювання. Довжина шини становить 14 дюймів, або 35 см. Для неї потрібен ланцюг із кроком 3/8″, товщиною ведучої ланки 1,3 мм і кількістю ведучих ланок 50.

Під час вибору потрібно враховувати весь набір параметрів: довжину шини, крок ланцюга, товщину ведучої ланки, кількість ведучих ланок і виконання посадкової частини. Самого збігу за довжиною замало. Крок 3/8″ має відповідати ведучій зірочці, а ведуча ланка завтовшки 1,3 мм — ширині паза напрямної. Ланцюг на 50 ведучих ланок повинен відповідати робочій довжині шини та встановлюватися з належним натягом.

Розбіжність хоча б одного значення може завадити встановленню: ланцюг не стане на гарнітуру, рухатиметься пазом некоректно або не матиме потрібного діапазону натягу. Тому перед заміною зіставте параметри 14″ / 3/8″ / 1,3 мм / 50 ланок із характеристиками гарнітури, яку використовуєте. Усі чотири значення мають збігатися. Це дає змогу підібрати напрямну до наявного ланцюга без помилки в основних розмірах.

Окремо перевірте виконання mod:A, що визначає варіант посадкової частини. Порівняйте нову шину зі знятою деталлю за формою та розташуванням кріпильних отворів, поздовжнього паза й каналу натягу. Ці елементи повинні відповідати конструкції вашої ланцюгової пили. Значення 14″, 3/8″, 1,3 мм і 50 ланок описують ланцюгову частину гарнітури, але не замінюють перевірку її посадки на інструмент.

Основні параметри

• довжина напрямної — 14″, або 35 см;
• крок відповідного ланцюга — 3/8″;
• товщина ведучої ланки — 1,3 мм;
• необхідна кількість ведучих ланок — 50;
• варіант посадкової частини — mod:A;
• призначення — робота у складі різальної гарнітури ланцюгової пили.

Шина підходить для планової заміни зношеної або пошкодженої напрямної за умови повного збігу робочих і посадкових параметрів. Ознаками необхідності заміни можуть бути помітне зношення паза, відведення ланцюга вбік під час різання, сліди перегріву, пошкодження чи деформація напрямної. У такій ситуації не варто орієнтуватися лише на приблизно однакову довжину — потрібно перевірити всю конфігурацію гарнітури.

Перед монтажем огляньте ланцюг і ведучу зірочку. Зношені елементи, що працюють разом із новою шиною, можуть прискорити виробіток її паза. Якщо одночасно потрібно замінити ланцюг, добирайте виконання з кроком 3/8″, ведучою ланкою 1,3 мм і кількістю ведучих ланок 50. Саме таке поєднання параметрів розраховане на робочу частину цієї напрямної.

Після встановлення переконайтеся, що ланцюг вільно рухається пазом без перекосу, а механізм натягу працює у передбаченому діапазоні. Далі відрегулюйте натяг відповідно до інструкції до ланцюгової пили. Для правильної установки потрібні одночасно сумісна посадкова частина mod:A та повний збіг усіх параметрів ланцюга.

Щоб підібрати шину без помилки, зніміть стару напрямну й послідовно порівняйте довжину, крок, ширину паза, потрібну кількість ведучих ланок і конфігурацію кріплення. Якщо значення 14″, 3/8″, 1,3 мм і 50 ланок збігаються, а отвори, паз і канал натягу розташовані однаково, шина відповідає зазначеним параметрам заміни.
