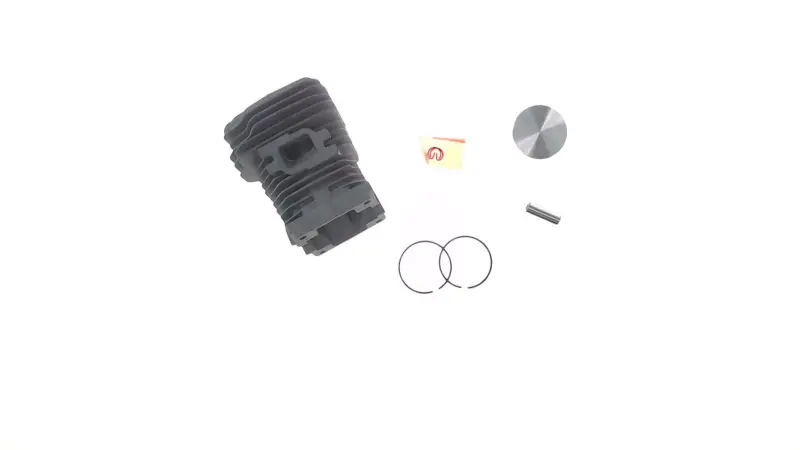

ЦПГ WOODMAN mod.A для бензопили STIHL MS 250, Ø42,5 мм, чорна

ЦПГ WOODMAN mod.A для бензопили STIHL MS 250, Ø42,5 мм

Циліндро-поршнева група WOODMAN призначена для ремонту бензопили STIHL серії MS 250. Комплект застосовують у разі зношення або пошкодження циліндра й поршня, коли двигун втрачає компресію, важче запускається, не розвиває звичної тяги чи працює нестабільно. Номінальний діаметр 42,5 мм є одним із головних параметрів добору. Виконання mod.A та геометрію деталей потрібно враховувати разом із моделлю пили, адже зовні подібні компоненти різних модифікацій не завжди взаємозамінні.

ЦПГ утворює камеру, у якій поршень рухається всередині циліндра, а поршневі кільця ущільнюють проміжок між спряженими поверхнями. Від стану цієї пари залежать утримання компресії та передавання зусилля на кривошипно-шатунний механізм. Циліндр має розвинене зовнішнє оребрення для відведення тепла повітряним потоком. Чорне зовнішнє виконання відповідає цій версії WOODMAN, однак під час вибору важливішими є діаметр, конфігурація каналів і посадкові параметри.

Склад і призначення деталей

• Циліндр: утворює напрямну поверхню для руху поршня та має зовнішні ребра охолодження.
• Поршень: сприймає тиск газів і передає зусилля через поршневий палець.
• Два поршневі кільця: встановлюються в канавки поршня та допомагають зберігати потрібне ущільнення в циліндрі.
• Поршневий палець: з'єднує поршень із верхньою головкою шатуна.

Такий набір дає змогу одночасно замінити основні спряжені деталі, не залишаючи зношений поршень у новому циліндрі або новий поршень у пошкодженому циліндрі. Перед початком ремонту варто окремо перевірити фактичну наявність стопорних кілець, прокладок та інших монтажних дрібниць, потрібних саме для обраного способу складання.

Як перевірити сумісність

Основні орієнтири для цієї позиції — бензопила STIHL MS 250, діаметр циліндра й поршня 42,5 мм, бренд WOODMAN і варіант mod.A. До встановлення порівняйте старий циліндр із новим за основою, точками кріплення, розташуванням впускного та випускного вікон, формою патрубків і загальною конфігурацією корпусу. Також зіставте поршень, діаметр і довжину пальця, ширину кілець та положення їхніх фіксаторів. Назви моделі без перевірки цих ознак недостатньо, якщо пилу раніше ремонтували або в ній уже стоять нестандартні деталі.

Чорний колір корпусу не замінює перевірки розмірів. Особливої уваги потребує позначення mod.A: воно відокремлює цю версію від інших варіантів ЦПГ для тієї самої серії. Якщо знята деталь помітно відрізняється розташуванням каналів, кріпильних місць або формою основи, складання слід відкласти до точного зіставлення.

Підготовка та встановлення

Перед монтажем потрібно визначити причину пошкодження попередньої ЦПГ. Задири можуть виникати через перегрівання, недостатнє змащування, підсмоктування повітря, забруднення впуску або потрапляння сторонніх частинок. Без усунення першопричини нова пара циліндра й поршня також може швидко пошкодитися. Одночасно перевіряють стан шатуна, підшипників, ущільнень колінчастого вала, впускного тракту та системи приготування паливної суміші.

Складання виконують на чистому двигуні. Кільця встановлюють у призначені для них канавки без перекосу й надмірного розтягування, поршень орієнтують відповідно до схеми двигуна, а палець надійно фіксують передбаченими кріпленнями. Перед остаточним затягуванням перевіряють вільний рух поршня та відсутність заїдань. Моменти затягування, положення поршня й порядок герметизації обирають за сервісною документацією бензопили. За відсутності досвіду ремонту двигуна встановлення доцільно доручити майстру.

Коли потрібна заміна ЦПГ

• на поверхні циліндра або поршня з'явилися глибокі задири та сліди прихоплення;
• зношені канавки поршневих кілець або пошкоджене днище поршня;
• двигун втратив компресію, став важко запускатися чи помітно знизив тягу;
• розміри деталей вийшли за допустимі межі, а встановлення лише нових кілець не усуває проблему.

WOODMAN mod.A підходить для ремонту STIHL MS 250 за підтвердженого розміру 42,5 мм і збігу конструктивного виконання. Ретельна перевірка до складання допомагає уникнути повторного розбирання двигуна та вибрати варіант ЦПГ, що відповідає конкретній бензопилі.
