ЦПГ для бензопили Oleo-Mac 937 Ø38 мм WOODMAN mod.A

Циліндро-поршнева група WOODMAN для Oleo-Mac 937

Комплект призначений для ремонту бензопили Oleo-Mac 937 із циліндром діаметром 38 мм. ЦПГ поєднує циліндр, поршень і деталі для його встановлення, тому підходить для відновлення двигуна в разі пошкодження поверхні циліндра, вираженого зношення поршня чи кілець і пов’язаної із цим втрати компресії. Виконання позначене як mod.A: під час підбору потрібно враховувати не лише модель пили, а й конструкцію раніше встановленої групи.

Призначення та конструкція

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та передає зусилля на кривошипно-шатунний механізм. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Від стану цих поверхонь залежать компресія, упевнений запуск і здатність двигуна набирати оберти під навантаженням. Зовнішні ребра циліндра збільшують площу тепловіддачі повітряного охолодження, передбаченого конструкцією бензопили Oleo-Mac 937.

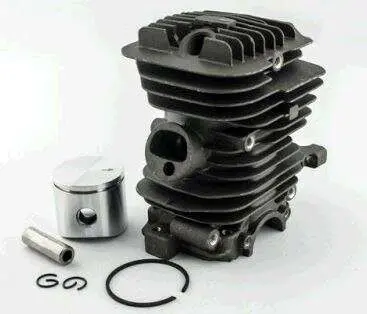

До комплекту входять циліндр, поршень, поршневий палець, два стопорні кільця пальця та два поршневі кільця. Такий набір дає змогу одночасно замінити основні сполучені деталі, а не встановлювати новий поршень у циліндр із пошкодженою внутрішньою поверхнею. Перед початком ремонту окремо підготуйте прокладки та інші ущільнення, передбачені обраною процедурою складання.

Що перевірити під час підбору

• Модель техніки: комплект заявлений для бензопили Oleo-Mac 937. Збіг лише за діаметром не підтверджує придатність для іншої пили.
• Діаметр циліндра: номінальний розмір цієї версії становить 38 мм. Не варто замінювати нею варіанти іншого діаметра.
• Виконання: позначення mod.A потрібно зіставити з демонтованою ЦПГ, особливо якщо пилу вже ремонтували або в ній використовували нештатні деталі.
• Посадкові точки: порівняйте основу циліндра, розташування кріпильних отворів, форму впускного й випускного каналів, місце встановлення свічки та конфігурацію зовнішніх ребер.
• Поршневі деталі: до складання зіставте поршень, палець, кільця та положення замків кілець зі знятими компонентами.

Перевірка всієї геометрії особливо корисна під час придбання деталі для пили з невідомою історією обслуговування. Вона допомагає уникнути ситуації, коли на корпусі зазначена модель 937, а двигун раніше зібрали з компонентами іншої версії. Стару ЦПГ доцільно зберігати до завершення порівняння та встановлення.

Коли потрібна заміна

Підставою для розбирання можуть бути помітне зниження компресії, ускладнений запуск, втрата тяги, сторонній шум, задири на поршні або циліндрі, пошкодження кілець чи зношення поршневих канавок. Ці прояви не завжди спричинені лише ЦПГ, тому перед монтажем слід перевірити стан колінчастого вала, шатуна, підшипників та ущільнень, чистоту повітряного тракту, подавання пального й налаштування карбюратора. Усунення причини попереднього пошкодження допомагає не піддавати новий комплект повторному перевантаженню.

Рекомендації зі встановлення

Монтаж виконують на очищеному двигуні, не допускаючи потрапляння абразивних частинок усередину картера та циліндра. Кільця встановлюють з урахуванням положення їхніх замків, поршень орієнтують відносно каналів циліндра, а стопорні кільця пальця повністю розміщують у передбачених канавках. Перед остаточним складанням перевіряють вільний рух поршня без заклинювання та стороннього контакту. Кріплення циліндра затягують рівномірно відповідно до ремонтної процедури для Oleo-Mac 937.

Після ремонту використовуйте паливну суміш і мастило для двотактного двигуна в пропорції, визначеній виробником пили, контролюйте чистоту повітряного фільтра та правильність налаштування двигуна. ЦПГ WOODMAN Ø38 мм mod.A розрахована на цільовий ремонт Oleo-Mac 937 і підійде покупцеві, якому потрібно замінити циліндр та поршневий комплект як єдиний узгоджений набір.
