Циліндро-поршнева група Ø50 мм для бензопил Husqvarna 371/372 WOODMAN mod.A

ЦПГ WOODMAN mod.A для Husqvarna 371/372

Циліндро-поршнева група діаметром 50 мм призначена для ремонту бензопил Husqvarna 371 і 372 відповідної модифікації. Вона відновлює циліндро-поршневу частину двотактного двигуна, де відбувається стискання паливної суміші та перетворення тиску газів на рух колінчастого вала. Стан цих деталей безпосередньо пов’язаний із компресією, упевненим запуском і тягою пили під навантаженням.

Призначення та конструкція

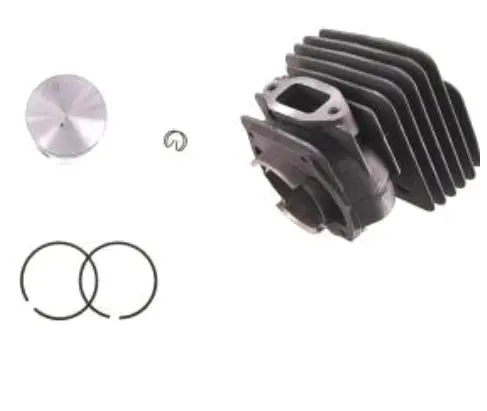

Основою комплекту є циліндр із розвиненим зовнішнім оребренням для відведення тепла. У його конструкції передбачені впускне, випускне та перепускні вікна, потрібні для газообміну у двотактному моторі. Поршень рухається всередині циліндра, а два поршневі кільця ущільнюють проміжок між деталями. Таке виконання відповідає циліндру Husqvarna 372 XP діаметром 50 мм; для цієї моделі виробник також зазначає робочий об’єм 70,7 см³ і хід поршня 36 мм.

Заміна ЦПГ доцільна в разі падіння компресії, ускладненого запуску, помітного зменшення тяги, пошкодження поршня або появи задирів на поверхні циліндра. Нова група усуває наслідки зношення лише за справного стану інших деталей двигуна. Якщо пошкодження спричинили перегрівання, порушення змащування, підсмоктування повітря чи потрапляння забруднень, причину потрібно знайти до складання, інакше нова циліндро-поршнева частина може знову вийти з ладу.

Що перевірити під час добору

• Модель пили. Комплект розрахований на Husqvarna 371 і 372 звичайної конфігурації. Самого позначення 372 недостатньо: версія 372 XP X-Torq має іншу циліндро-поршневу конструкцію.
• Діаметр циліндра. Номінальний розмір цієї модифікації — 50 мм. Його потрібно зіставити з розміром демонтованої деталі, адже зовні подібні поршневі групи можуть мати інший діаметр.
• Форма каналів і посадкових місць. Порівняйте розташування впуску, випуску, перепускних каналів, декомпресійного отвору, точок кріплення та основи циліндра зі старою ЦПГ.
• Виконання двигуна. Ураховуйте рік і конкретну версію бензопили. Для точного вибору важливе не лише позначення 371 або 372 на корпусі, а й збіг конструкції знятого циліндра.

Позначення WOODMAN mod.A відрізняє цю позицію від інших варіантів ЦПГ такого самого діаметра. Перед ремонтом варто покласти новий і демонтований циліндри поруч та перевірити геометрію основи, розташування вікон, патрубків і кріплень. Поршень також порівнюють за діаметром, висотою, формою днища, розміщенням канавок і отвором під палець. Таке зіставлення допомагає не встановити зовні схожу, але конструктивно іншу деталь.

Рекомендації щодо встановлення

Монтаж циліндро-поршневої групи потребує розбирання двигуна та обережної роботи з поршневими кільцями й стопорними деталями. До складання очищають сполучні поверхні та внутрішню порожнину від залишків старої прокладки, нагару й абразивних частинок. Одночасно перевіряють стан шатуна, поршневого пальця, голчастого підшипника та підшипників колінчастого вала. Люфт, забруднення або пошкодження цих деталей не можна залишати без уваги під час установлення нової ЦПГ.

Кільця встановлюють з урахуванням фіксувальних штифтів у поршневих канавках і вводять у циліндр без перекосу та надмірного зусилля. Напрямок поршня, герметичність основи циліндра, з’єднання впускного тракту та кріплення глушника мають відповідати конструкції двигуна. Після складання перевіряють вільний рух кривошипно-шатунного механізму та відсутність підсмоктування повітря. ЦПГ WOODMAN mod.A підходить для планового відновлення Husqvarna 371/372 за підтвердженого діаметра 50 мм і повного збігу посадкової геометрії.
