Втулки передньої вилки ІЖ металеві, пара JING mod.A

Металеві втулки передньої вилки ІЖ JING mod.A

Комплект із двох циліндричних втулок призначений для ремонту передньої вилки мотоцикла ІЖ. Втулки встановлюються в напрямній частині вилки та працюють як опори ковзання: підтримують взаємне положення спряжених деталей під час ходу підвіски й спрямовують їх поздовжнє переміщення. Металеве виконання та формат пари відповідають заявленому варіанту JING mod.A.

Такі деталі перевіряють у разі появи бічного люфту, стукоту, ривків або нерівномірного переміщення вилки. Сліди витікання амортизаторної рідини також є приводом розібрати механізм та оцінити стан втулок разом з ущільненнями й поверхнями труб. Причина несправності не завжди обмежується однією деталлю, тому перед ремонтом доцільно перевірити всі спряжені компоненти.

Конструкція та призначення

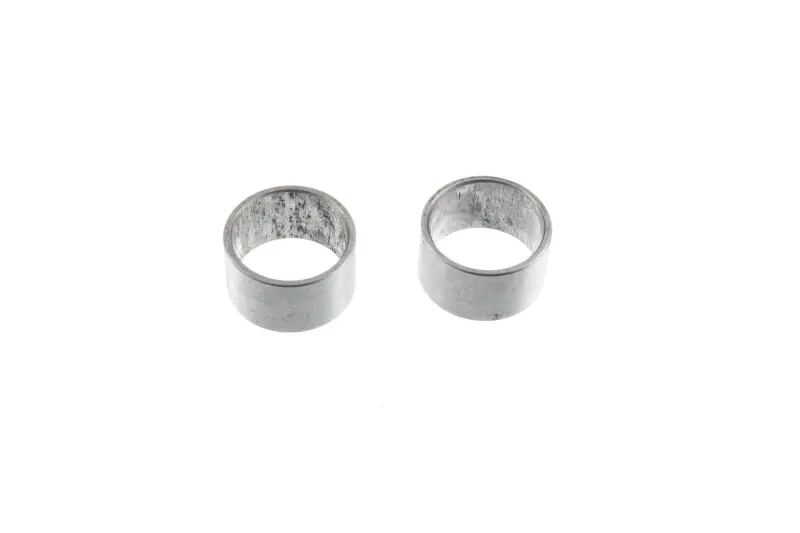

Кожна втулка має форму короткої металевої циліндричної гільзи без фланця. Така форма розрахована на встановлення у відповідне посадкове місце передньої вилки. Внутрішня поверхня взаємодіє з деталлю, що проходить крізь втулку, а зовнішня фіксується в корпусній частині механізму. Правильна посадка допомагає зберігати заданий напрямок руху без надмірного поперечного зміщення.

Комплект містить дві однакові за загальним виконанням втулки. Формат пари зручний під час розбирання вилки, коли потрібно обслужити обидва передбачені конструкцією місця встановлення. Перед монтажем усе одно зіставте обидві нові деталі зі знятими: у різних версіях вилок можуть відрізнятися посадкові розміри, висота втулки та схема розташування компонентів.

Що перевірити під час вибору

• Модель і версія вилки. Позначення ІЖ вказує марку застосування, однак перед замовленням потрібно уточнити конкретну модифікацію мотоцикла та конструкцію встановленої передньої вилки.
• Посадкові розміри. Порівняйте зовнішній і внутрішній діаметри, висоту та форму торців зі старою втулкою. Номінальні розміри цієї позиції не заявлені, тому добір лише за зовнішньою подібністю недостатній.
• Виконання деталі. Ця позиція належить до металевого варіанта JING mod.A. Не поєднуйте його з керамічними, текстолітовими та іншими версіями втулок ІЖ без перевірки застосовності.
• Кількість. У пропозицію входить пара втулок. До початку ремонту визначте, чи відповідає це кількості деталей, потрібній для вашої версії вилки.
• Стан спряжених поверхонь. Зношення труб, пошкодження посадкових місць або несправність ущільнень можуть залишити люфт, стукіт і витікання навіть після встановлення нових втулок.

Рекомендації зі встановлення

Перед монтажем вилку розбирають відповідно до настанови для конкретної моделі ІЖ, очищають посадкові місця та перевіряють демонтовані деталі. Нові втулки мають входити без перекосу й надмірного силового впливу. Удари по робочих поверхнях, задирки на торцях і забруднення посадки здатні перешкодити вільному руху спряжених частин.

Під час ремонту варто оглянути труби вилки на вироблення та пошкодження, перевірити ущільнення, кріплення і стан рідини, що використовується в механізмі. Після складання рух вилки має залишатися плавним, без заїдань і помітного бічного люфту. Якщо посадкові розміри або порядок монтажу відрізняються від демонтованої конструкції, встановлення слід припинити та повторно перевірити застосовність комплекту.

Втулки JING mod.A підходять для планового відновлення передньої підвіски ІЖ за умови підтвердженого збігу конструкції. Точне порівняння зі знятою парою та параметрами конкретної вилки допомагає вибрати потрібне виконання й уникнути встановлення зовні подібної, але невідповідної деталі.
