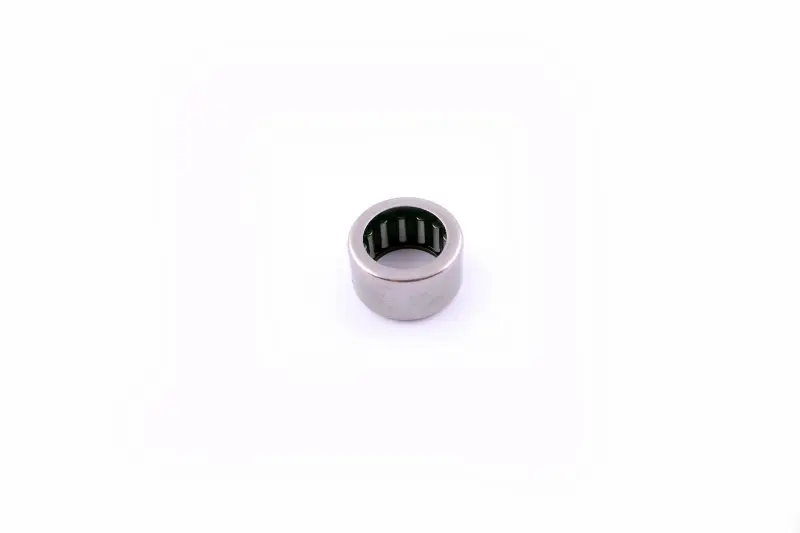

Закритий голчастий підшипник HK1412 14×20×12 для КПП Delta KOMATCU mod.A

Закритий голчастий підшипник HK1412 для коробки передач Delta

Компактний голчастий підшипник призначений для опори обертової деталі в коробці передач мопеда Delta. Він працює в посадковому отворі картера та сприймає радіальне навантаження через ряд голчастих роликів, допомагаючи валу обертатися з меншим тертям. Тонкостінна зовнішня обойма дає змогу розмістити ролики там, де для звичайного підшипника з масивними кільцями бракує радіального простору. Ця позиція має виконання із закритим дном, позначення HK1412 і розмір 14×20×12 мм; товарна версія зазначена як KOMATCU mod.A.

Конструкція та призначення

Усередині циліндричної чашоподібної обойми розташований утримуваний сепаратором комплект голчастих роликів. Окремого внутрішнього кільця в такій конструкції немає: доріжкою кочення слугує відповідна поверхня вала. Тому розмір 14 мм означає діаметр під роликами, 20 мм — зовнішній діаметр обойми, а 12 мм — її ширину. Таке прочитання розмірів важливе під час порівняння з демонтованою деталлю: вимірювати лише вільний отвір без урахування роликів недостатньо.

Закрите з одного боку виконання потрібно зіставляти не лише з габаритами, а й із формою штатної посадки. Для коробок передач сімейства Delta трапляються різні варіанти картерів, валів та опор, тому сама назва моделі мопеда не замінює перевірку. Підшипник обирають для вузла, де передбачені саме HK1412, посадка 14×20×12 мм і чашоподібна обойма з дном. Позначення mod.A також потрібно врахувати під час порівняння з конфігурацією знятої деталі та схемою конкретного двигуна.

Що перевірити перед вибором

• Місце встановлення: опора вала коробки передач мопеда Delta, а не підшипник іншого механізму з таким самим зовнішнім діаметром.
• Три розміри: діаметр під роликами 14 мм, зовнішній діаметр 20 мм і ширина 12 мм.
• Виконання корпусу: чашоподібна зовнішня обойма закрита з одного торця; відкритий з обох боків HK1412 не можна вважати рівнозначною заміною без перевірки конструкції посадки.
• Стан спряжених поверхонь: вал у зоні контакту з роликами та отвір картера мають бути без вираженого виробітку, задирок і деформації.
• Модифікацію двигуна: для частини мопедів Delta цей розмір пов’язують із коробками передач двигунів 139FMB, проте під час добору вирішальними залишаються фактична посадка та схема конкретної версії.

Практичний результат конструкції

• Голчасті ролики розподіляють радіальне навантаження вздовж витягнутих ліній контакту, даючи змогу отримати працездатну опору за невеликої товщини підшипника.
• Тонкостінна чашоподібна обойма поєднує зовнішню доріжку та корпус деталі, тому вузол залишається компактним і встановлюється безпосередньо в підготовлений отвір картера.
• Сепаратор утримує ролики окремо та спрямовує їхній рух, що потрібно для рівного обертання вала за правильної посадки й змащення.

Установлення та дефектування

Під час ремонту коробку передач розбирають за сервісною схемою конкретного двигуна. Після видалення старого підшипника очищають посадковий отвір і перевіряють його геометрію, а також поверхню вала, по якій працюють ролики. Нову обойму запресовують придатною оправкою рівно, без перекосу; монтажне зусилля прикладають до торця зовнішньої чашки, а не до роликів чи сепаратора. Удари по тонкій обоймі можуть змінити її форму та спричинити заїдання. Мастило й глибину встановлення обирають за вимогами коробки передач, яку обслуговують.

Підставою для перевірки цієї опори є помітний радіальний люфт вала, шум, нерівномірне обертання, пошкоджені ролики або сліди зношення на доріжці. Заміна одного підшипника не усуне проблему, якщо вал чи посадка картера вже пошкоджені, тому спряжені деталі оцінюють разом. HK1412 14×20×12 KOMATCU mod.A підходить для планового відновлення відповідної опори КПП Delta після точного звіряння розмірів, виконання та місця встановлення.
