Ролик вала перемикання передач Delta mod.1 KOMATCU mod.A

Ролик вала перемикання передач Delta mod.1 KOMATCU mod.A

Деталь призначена для механізму перемикання передач мопеда Delta. Важіль з обертовим роликом взаємодіє з профільною частиною механізму вибору передач, а пружина притискає його до контактної поверхні. Під час повороту барабана ролик проходить виступи та заглиблення профілю, після чого утримує механізм у черговому заданому положенні. Така взаємодія бере участь у послідовному виборі ступенів коробки передач.

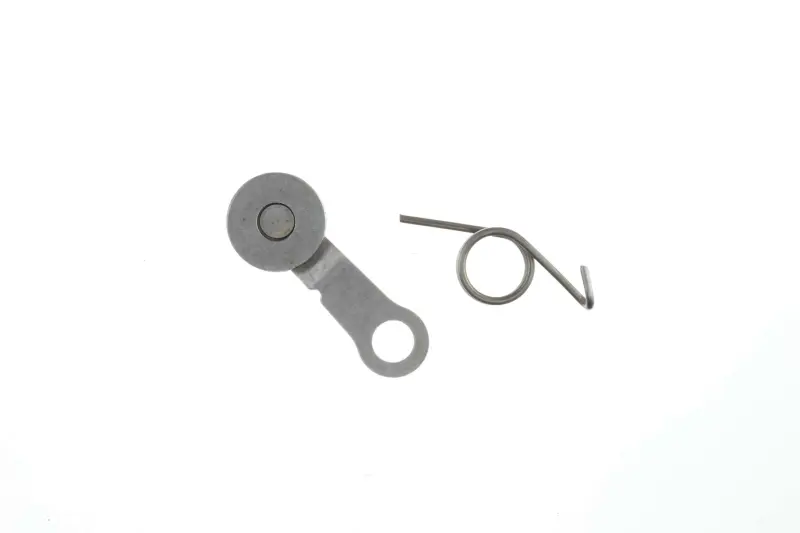

Конструкція представлена пласким важелем із круглим монтажним отвором, роликом на протилежному кінці та окремою фігурною пружиною. Важіль може відхилятися під час переходу між положеннями, а пружина повертає його до профілю барабана. Обертання ролика дає йому змогу перекочуватися поверхнею, коли водій натискає на педаль перемикання. Товар належить до виконання mod.1 і зазначений виробником як варіант mod.A; ці позначення потрібно враховувати під час добору, адже зовні подібні деталі можуть відрізнятися формою важеля, положенням ролика та конфігурацією пружини.

Призначення деталі

Ролик-фіксатор потрібний для правильної роботи механізму вибору й утримання передачі. Коли барабан повертається, пружина підтискає важіль, ролик долає черговий виступ і займає відповідне заглиблення профілю. Завдяки цьому барабан зупиняється під потрібним кутом до наступного натискання на педаль. Стан ролика, його осі, важеля та пружини варто оцінювати разом: вільне хитання важеля без перекосу й рівномірне обертання ролика важливі для нормального руху профілем.

Перевірка цієї деталі доречна під час ремонту механізму перемикання, якщо передачі обираються нечітко, положення барабана фіксується нестабільно, ролик обертається із заїданням або важіль чи пружина мають помітну деформацію. Такі прояви не завжди спричинені однією несправністю, тому одночасно перевіряють барабан, привід перемикання, кріплення важеля та сусідні деталі. Заміна ролика-фіксатора не замінює діагностику всієї системи, проте усуває зношення або пошкодження безпосередньо цього компонента.

Що звірити перед вибором

• Модель техніки: позиція призначена для мопедів сімейства Delta, однак конкретну версію двигуна потрібно визначати за встановленою деталлю.
• Виконання: потрібний збіг варіанта mod.1 і позначення mod.A з необхідною конфігурацією механізму.
• Геометрія важеля: порівняйте загальну форму, вигин перехідної частини, розташування монтажного отвору та ролика.
• Пружина: зіставте напрямок витка, довжину й орієнтацію обох вусів, оскільки від їхнього положення залежать правильне встановлення та притискання важеля.
• Посадкові місця: перевірте відповідність отвору опорі, положення ролика відносно профілю барабана та відсутність перешкод під час ходу важеля.

Встановлення та контроль після ремонту

Роботу виконують після отримання доступу до механізму перемикання всередині двигуна. Перед розбиранням корисно зафіксувати положення старого важеля та точок упору пружини. Під час монтажу пружину розташовують так, щоб вона підтискала ролик до профільної частини, а не відводила його від неї. Кріплення не повинно затискати важіль: після складання він має вільно відхилятися та повертатися під дією пружини.

До остаточного закриття двигуна механізм вибору передач прокручують вручну та контролюють, як ролик долає виступи, входить у заглиблення й утримує барабан у кожному положенні. Він повинен обертатися рівномірно, без заклинювання та бічного перекосу. Ролик вала перемикання Delta mod.1 підходить для запланованого ремонту лише за повного збігу конструкції зі знятою деталлю; таке порівняння допомагає не встановити зовні близький, але геометрично інший варіант.
