Пружина зчеплення Delta KOMATCU (mod.A)

Пружина зчеплення Delta KOMATCU (mod.A)

Деталь призначена для механізму зчеплення мопедів Delta та використовується під час ремонту штатної конструкції. Виконання mod.A потрібно враховувати при підборі: навіть у зовні подібних пружин можуть відрізнятися діаметр витої частини, товщина дроту, кількість витків, довжина та напрямок відігнутих кінців. Такі відмінності впливають на посадку деталі й характер створюваного зусилля, тому нову пружину добирають за зразком знятої, а не лише за загальною назвою техніки.

Конструкція та призначення

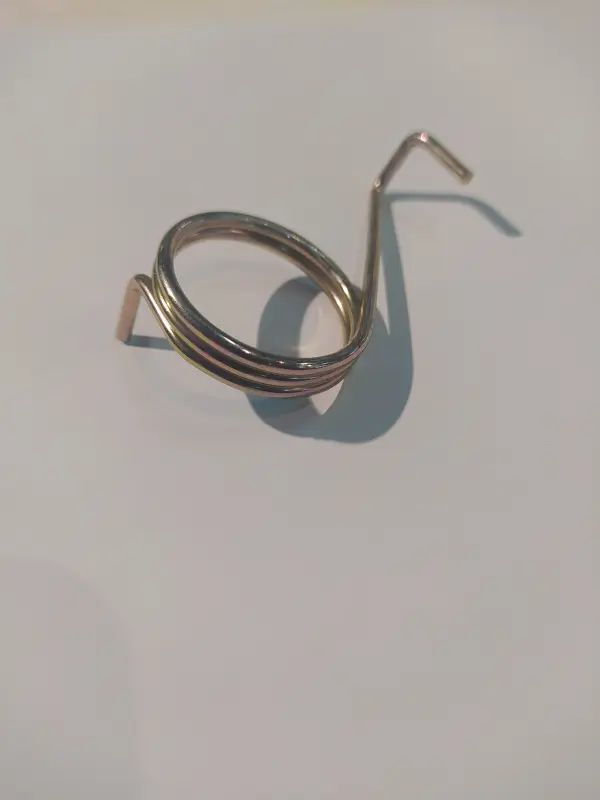

Пружина має циліндричну виту частину і два відігнуті кінці, які слугують точками опори в механізмі. Під час взаємного переміщення суміжних деталей витки сприймають кутове навантаження, а кінці передають поворотне зусилля на установчі місця. Така форма розрахована на роботу в певному положенні: напрямок навивання, розташування кожного кінця та кут між ними мають відповідати конструкції зчеплення.

Потреба в заміні зазвичай виникає при руйнуванні витка, деформації одного з кінців, помітній зміні початкової форми або послабленні поворотного зусилля. Пошкоджену пружину не слід вирівнювати, вкорочувати чи розтягувати для припасування. Таке втручання змінює її геометрію та попередній натяг, тому для ремонту встановлюють деталь відповідного виконання.

Що перевірити перед вибором

• Модифікацію: ця позиція позначена як mod.A; виконання має збігатися з потрібним варіантом механізму.
• Форму витої частини: порівняйте зовнішній і внутрішній діаметри, ширину набору витків та їх кількість зі старою пружиною.
• Геометрію кінців: перевірте довжину, напрямки згинів, кут між плечима та положення коротких загнутих ділянок.
• Напрямок навивання: дзеркально виконана деталь може не зайняти штатне положення, навіть якщо основні розміри здаються близькими.
• Посадкові точки: обидва кінці повинні входити в передбачені упори без додаткового згинання та примусової переробки.

Назва Delta охоплює техніку різних років і комплектацій, тому її недостатньо для остаточного вибору. Найнадійніша перевірка — зіставити нову деталь зі знятою пружиною та конструкцією розібраного зчеплення. Якщо стара пружина зруйнована, орієнтуються за збереженими фрагментами, розташуванням опор і технічною документацією конкретного мопеда. Об’єм циліндра, позначення двигуна чи зовнішній вигляд кришки самі по собі не підтверджують відповідність цієї невеликої деталі.

Рекомендації зі встановлення

Роботу виконують на нерухомому мопеді після отримання доступу до механізму зчеплення. Перед розбиранням корисно зафіксувати положення пружини та кожного її кінця відносно сусідніх деталей. Під час зняття враховують попередній натяг: різко звільнене плече може вискочити з упора. Для монтажу застосовують відповідний інструмент, який не пошкоджує витки та опорні поверхні.

Спочатку пружину розміщують у штатній зоні, потім заводять відігнуті кінці у відповідні посадкові місця та відновлюють передбачений натяг. Після складання перевіряють, що витки не перекошені, кінці повністю утримуються упорами, а рухомі частини проходять свій хід без заїдання. До остаточного встановлення кришки також варто переконатися, що всередині не залишилися уламки попередньої пружини та сторонні частинки.

KOMATCU mod.A підходить для обслуговування зчеплення Delta за умови точного збігу форми й посадкової геометрії. Уважне порівняння витків, напрямку навивання та конфігурації обох кінців допомагає виключити встановлення подібної, але конструктивно іншої пружини.
