Прокладка головки циліндра 4T CB150/175 OHC 162FMJ KOMATCU mod.A

Прокладка головки циліндра для CB150/175 OHC 162FMJ

Прокладка KOMATCU mod.A призначена для встановлення між циліндром і головкою чотиритактного двигуна сімейства CB150/175 із позначенням OHC 162FMJ. Вона ущільнює стик двох деталей і допомагає зберігати герметичність камери згоряння. Справне ущільнення в цій зоні потрібне для нормальної компресії та сталої роботи двигуна після складання.

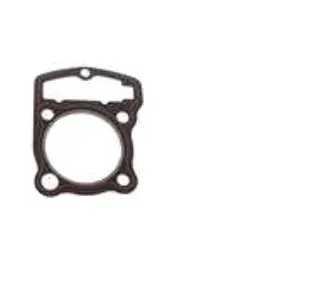

Деталь має великий центральний отвір під циліндр, фігурний зовнішній контур і кілька отворів різного діаметра по периметру. Така геометрія повинна точно збігатися з посадковою площиною, кріпленням і каналами конкретної модифікації двигуна. Позначення mod.A вказує на варіант виконання, тому під час підбору недостатньо враховувати лише робочий об’єм або зовнішній вигляд мотоцикла.

Що перевірити перед вибором

Основні орієнтири — чотиритактна схема двигуна, сімейство CB150/175, позначення OHC 162FMJ і виконання mod.A. Ці дані варто зіставити з позначенням установленого двигуна та параметрами раніше знятої прокладки. У двигунів близької конструкції можуть відрізнятися зовнішній контур, діаметр центрального отвору, розташування кріпильних отворів і конфігурація каналів.

• Модель двигуна: посадкова геометрія розрахована на зазначене сімейство OHC 162FMJ.
• Варіант виконання: під час підбору необхідно враховувати позначення mod.A.
• Контур: порівняйте форму верхньої частини, бічні виступи та положення всіх отворів зі старою деталлю.
• Центральний отвір: він має відповідати циліндру й не заходити на його робочу ділянку.
• Посадкові отвори: кожен отвір повинен суміщатися без розтягування, підрізання або зміщення прокладки.

Коли потрібна заміна

Прокладку замінюють під час розбирання з’єднання головки з циліндром, а також у разі пошкодження, розриву, продавлювання чи втрати цілісності раніше встановленої деталі. Порушення ущільнення може супроводжуватися зниженням компресії, слідами прориву газів або підтіканням у зоні стику. За таких ознак перевіряють не лише прокладку, а й стан сполучених площин.

Раніше обтиснуту деталь не слід повторно встановлювати після зняття головки: її форма вже була змінена зусиллям кріплення та нагріванням двигуна. Нова прокладка дає змогу зібрати з’єднання з цілим ущільнювальним контуром, якщо поверхні циліндра й головки не мають пошкоджень або деформації.

Підготовка та встановлення

Перед монтажем видаляють залишки попереднього ущільнення й забруднення, не пошкоджуючи посадкові площини. Поверхні перевіряють на чистоту та належний стан, а прокладку укладають без перекосу, суміщаючи центральний отвір з усіма периферійними отворами. Вона повинна лежати вільно й рівно; змінювати форму, пробивати додаткові отвори або примусово розтягувати деталь не можна.

Головку циліндра встановлюють і затягують кріплення в послідовності та із зусиллям, передбаченими настановою саме для двигуна, який обслуговується. Універсальне значення моменту затягування тут застосовувати не можна. Після складання перевіряють стик під час першого запуску та подальшої роботи мотора. Точне звіряння позначення двигуна, варіанта mod.A і геометрії старої деталі допомагає вибрати відповідну прокладку до початку ремонту.
