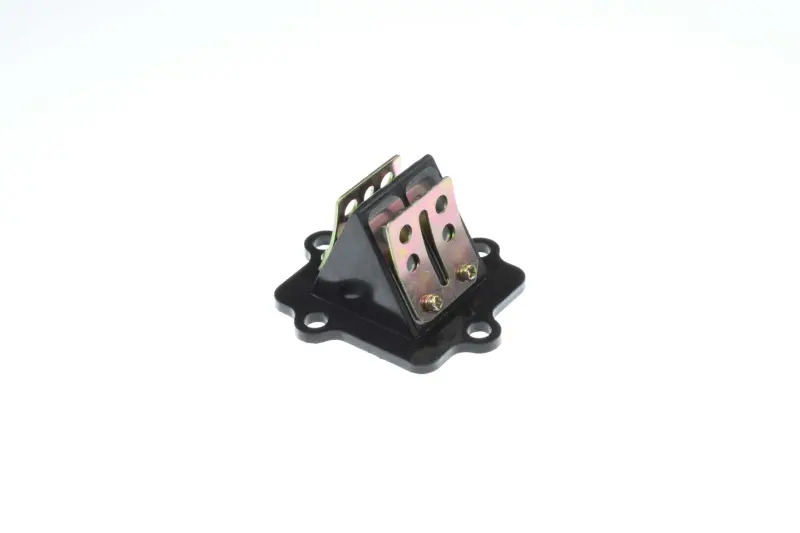

Пелюстковий клапан Yamaha JOG 3KJ, Stels 50 2T KOMATCU mod.B

Пелюстковий клапан Yamaha JOG 3KJ та Stels 50 2T

Впускний клапан KOMATCU mod.B призначений для 50-кубових двотактних скутерів Yamaha JOG модифікації 3KJ і Stels 50. Деталь розміщується у впускному тракті між карбюратором та картером двигуна. Вона пропускає паливно-повітряну суміш усередину картера й перешкоджає її зворотному руху під час зміни тиску. Справність клапана впливає на наповнення двигуна сумішшю, запуск, сталість роботи та відгук скутера на поворот ручки газу.

Принцип роботи клапана

У корпусі розташовані гнучкі пелюстки й обмежувачі їхнього ходу. Під час впуску розрідження підіймає пелюстки та відкриває прохід для суміші. Коли тиск у картері зростає, пелюстки притискаються до посадкової площини й перекривають канал. Впуск завдяки цьому працює автоматично, без окремого приводу чи механізму регулювання.

Корпус має форму клапанної клітки з монтажною основою на чотири отвори. Пелюстки зафіксовані гвинтами, а зовнішні пластини обмежують їх надмірне відкривання. Для правильної роботи краї пелюсток мають рівномірно прилягати до посадкових поверхонь. Щілина, скол, тріщина, деформація або втрата пружності порушують закривання каналу та можуть спричиняти зворотний викид суміші у впуск.

Коли потрібна перевірка

Оглянути клапан доцільно при ускладненому запуску, нестійкій роботі на малих обертах, провалах під час розгону або погіршенні реакції на газ. Такі прояви можливі також через несправність карбюратора, негерметичність патрубка, проблеми із запалюванням чи знижену компресію. Тому клапан перевіряють разом з іншими компонентами впуску. Підставою для заміни є пошкоджені пелюстки, помітна щілина між ними та корпусом, нещільне прилягання або пошкодження клапанної клітки.

Що звірити під час вибору

• Тип двигуна: деталь розрахована на двотактну конструкцію та не призначена для чотиритактного мотора.
• Модель і модифікація: підтверджене застосування для Yamaha JOG 3KJ та Stels 50 із двотактним двигуном об'ємом 50 см³.
• Виконання: позначення mod.B потрібно враховувати окремо. Зовні подібні клапани для JOG 2JA, 5BM та інших версій не варто вважати взаємозамінними без порівняння.
• Посадкова геометрія: порівняйте контур основи, розташування чотирьох кріпильних отворів, розміри клапанної клітки й орієнтацію пелюсток зі знятою деталлю.
• Суміжні компоненти: перевірте відповідність впускному колектору, картеру та наявній прокладці. Однакова назва скутера не виключає відмінностей між роками випуску й варіантами двигуна.

Монтаж і перевірка після ремонту

Перед установленням знімають впускний колектор і старий клапан, після чого очищають спряжені площини від забруднень та залишків попереднього ущільнення. Частинки не повинні потрапити до картера. Прокладку оглядають окремо: зім'ята, надірвана або затверділа прокладка може спричинити підсмоктування повітря навіть зі справним клапаном. Пелюстки не можна перегинати, підважувати інструментом або притискати краєм корпусу.

Клапан монтують у правильній орієнтації, а кріплення затягують рівномірно відповідно до настанов з обслуговування конкретного двигуна. До остаточного складання впуску перевіряють вільне відкривання пелюсток і щільне прилягання у закритому положенні. Після запуску контролюють сталість холостого ходу, відсутність витоку суміші в місцях з'єднань та нормальний відгук двигуна на газ.

KOMATCU mod.B підходить для штатного ремонту впуску Yamaha JOG 3KJ і сумісних двотактних Stels 50. Точне порівняння посадкової форми та виконання зі старим клапаном допомагає вибрати потрібну версію й уникнути перероблення під час монтажу.
