Пелюстковий клапан Suzuki HI-UP KOMATCU, mod.B

Пелюстковий клапан Suzuki HI-UP KOMATCU, mod.B

Впускний пелюстковий клапан призначений для скутера Suzuki HI-UP із двотактним двигуном. Деталь встановлюється у впускному тракті між карбюратором і картером та керує рухом паливно-повітряної суміші без окремого механічного приводу. Вона потрібна під час ремонту мотора, якщо пелюстки пошкоджені, втратили правильне прилягання або корпус більше не забезпечує герметичності.

Призначення та принцип дії

Під час такту впуску розрідження в картері підіймає пелюстки, відкриваючи суміші шлях до кривошипної камери. Коли тиск зростає, пелюстки закривають впускні вікна та стримують зворотний рух суміші в бік карбюратора. Правильне прилягання підтримує розрахункове наповнення двигуна й передбачувану реакцію скутера на поворот ручки газу.

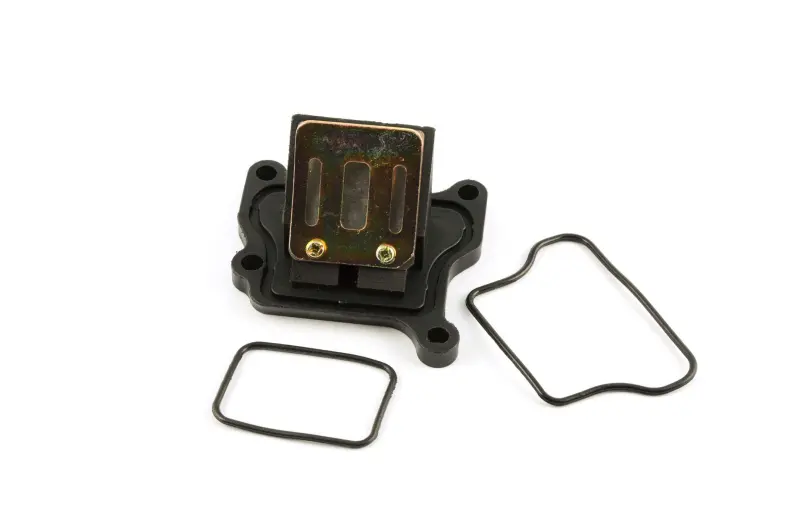

Конструкція складається з формованого корпуса з впускними вікнами, гнучких пелюсток і металевої пластини-обмежувача, закріпленої двома гвинтами. Обмежувач задає напрямок відкривання пелюсток і стримує їх надмірне відхилення. Корпус має чотири точки кріплення. Через таку будову клапан повинен точно відповідати посадковому місцю двигуна: зовнішня подібність деталей для різних моделей не означає їх взаємозамінності.

Як перевірити сумісність

Головними орієнтирами під час добору є модель Suzuki HI-UP та виконання mod.B. Перед замовленням доцільно зняти встановлену деталь і безпосередньо порівняти її геометрію з новою. Насамперед перевіряють:

• форму корпуса та посадкового контуру з боку картера;
• кількість, розташування й відстані між чотирма кріпильними отворами;
• форму та положення впускних вікон;
• висоту корпуса, напрямок монтажу й розташування пластини-обмежувача;
• контури ущільнень на обох сполучуваних площинах.

Не варто обирати клапан лише за робочим об’ємом двигуна або належністю скутера до марки Suzuki. На різних моделях можуть відрізнятися впускний патрубок, схема кріплення та посадкова глибина. Якщо двигун раніше замінювали або на ньому встановлені компоненти іншої модифікації, визначальним залишається порівняння зі знятою деталлю.

Коли клапан потребує заміни

Під час обслуговування кожну пелюстку перевіряють на тріщини, відколи, деформацію та послаблення. У закритому положенні пелюстки мають рівно прилягати до корпуса без помітного проміжку. Разом із ними оглядають обмежувач, гвинтове кріплення, впускні вікна та посадкові площини. Пошкоджене ущільнення, забруднення під пелюсткою або деформований корпус також можуть порушувати герметичність впуску.

Підставою для перевірки можуть бути ускладнений запуск, нестійкий холостий хід, провали під час набору обертів або викидання суміші назад у бік карбюратора. Такі прояви виникають і через інші несправності паливної системи чи двигуна, тому клапан перевіряють разом із карбюратором, впускним патрубком, ущільненнями та місцями їх з’єднання.

Рекомендації зі встановлення

Перед монтажем сполучувані поверхні очищають від залишків старого ущільнення та забруднень, не пошкоджуючи площини корпуса й картера. Клапан орієнтують так само, як зняту деталь, перевіряючи вільне положення пелюсток і відсутність контакту із сусідніми компонентами. Кріплення затягують рівномірно із зусиллям, визначеним настановою для конкретного двигуна. Після складання впуск повинен залишатися герметичним: перекошений корпус або невідповідний контур ущільнення погіршать результат ремонту.

Ця модифікація використовується для відновлення штатного впуску Suzuki HI-UP за умови точного збігу посадкової геометрії. Попередня перевірка корпуса, отворів та ущільнюваних контурів допомагає встановити клапан без перероблення й уникнути повторного розбирання скутера.
