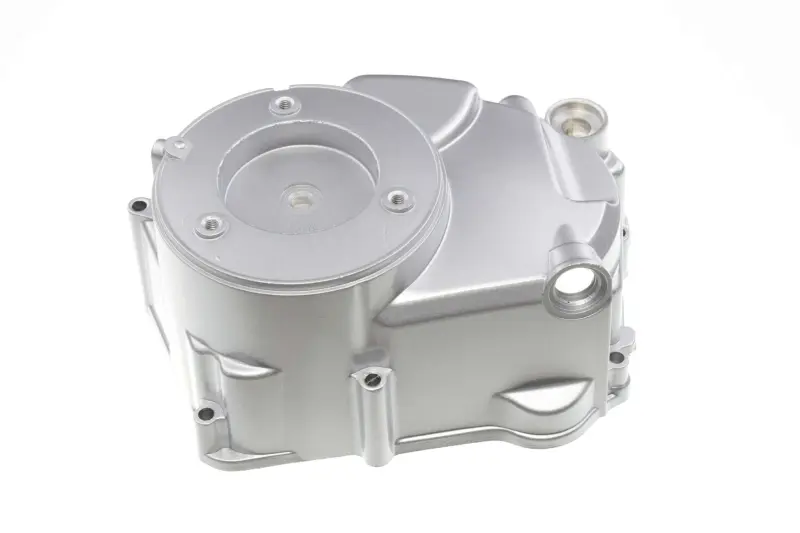

Кришка зчеплення права Delta 139FMB, автоматичне зчеплення, KOMATCU mod.A

Права кришка зчеплення KOMATCU mod.A для Delta 139FMB

Кришка призначена для правого боку двигуна мопеда Delta з позначенням 139FMB та автоматичним зчепленням. Це корпусна деталь заданої форми, яка закриває відповідну частину картера та утворює зовнішню частину зони розміщення механізму зчеплення. Модель використовують під час ремонту після пошкодження штатної кришки, зношення посадкових ділянок або порушення щільності стику між кришкою та картером.

Призначення та конструкція

Корпус має складний профіль, круглий виступ у зоні зчеплення, кріпильні отвори по периметру та кілька технологічних отворів. Така геометрія має точно відповідати суміжній частині двигуна: розташування кожного кріпильного отвору, форма контуру та положення виступів впливають на правильну посадку. Срібляста зовнішня поверхня зберігає звичний для двигуна Delta вигляд і дає змогу замінити пошкоджену праву кришку без зміни компонування силового агрегату.

Ця версія розрахована саме на виконання з автоматичним зчепленням. Кришки для автоматичної та механічної схем можуть мати подібне призначення, проте відрізняються геометрією й розташуванням конструктивних ділянок. Тому тип зчеплення потрібно визначити до замовлення. Позначення KOMATCU mod.A також стосується конкретного варіанта виконання та враховується разом із моделлю двигуна.

Як перевірити сумісність

Позначення Delta і 139FMB задають основний напрям добору, але не замінюють порівняння форми. На двигунах однієї серії можуть застосовуватися різні варіанти правих кришок. Найнадійніше зіставити нову деталь зі знятою кришкою за всім контуром і ключовими посадковими точками.

• Тип зчеплення: потрібен двигун з автоматичним зчепленням; версію для механічної схеми не варто вважати взаємозамінною без точного порівняння.
• Бік установлення: деталь монтується праворуч за напрямком руху мопеда та не замінює ліву кришку двигуна.
• Контур корпусу: мають збігатися зовнішня форма, кругла зона над механізмом зчеплення та профіль ділянок біля краю картера.
• Кріпильні точки: порівняйте кількість, розташування і напрямок отворів по периметру, зокрема винесені припливи корпусу.
• Технологічні отвори: перевірте їхнє положення, діаметр і тип посадки відносно старої деталі; розбіжність означає інше виконання кришки.
• Варіант mod.A: ураховуйте його під час зіставлення зі встановленою деталлю, особливо якщо для 139FMB пропонується кілька зовні подібних модифікацій.

Підготовка до встановлення

Перед монтажем очистьте суміжну поверхню картера від залишків старого ущільнення та забруднень, не пошкоджуючи площину прилягання. Перевірте стан різьби, кріплення, напрямних ділянок і всіх деталей, що проходять крізь отвори кришки. Ущільнення слід добирати для конкретної конфігурації двигуна та контуру корпусу. Кришка повинна ставати на місце вільно, без ударів, перекосу та примусового стягування болтами.

Кріплення затягують рівномірно, у послідовності та із зусиллям, передбаченими технічною документацією мопеда. Надмірне затягування може пошкодити різьбові ділянки або порушити прилягання корпусу. Після складання перевіряють вільну роботу пов’язаних механізмів, щільність стику та відсутність слідів витоку під час контрольного запуску.

Права кришка KOMATCU mod.A підходить для планового відновлення двигуна Delta 139FMB, якщо встановлено автоматичне зчеплення та повністю збігається монтажна геометрія. Точна перевірка контуру, отворів і посадкових точок до початку ремонту допомагає уникнути несумісності та повторного розбирання двигуна.
