Кришка зливу оливи із сітчастим фільтром 4T CB125–250, у зборі

Кришка зливу оливи із сітчастим фільтром 4T CB125–250

Комплект призначений для обслуговування чотиритактних мотоциклетних двигунів сімейства CB125–250, у яких олива зливається через великий різьбовий отвір із кришкою та сітчастим фільтром. Деталь одночасно закриває сервісний отвір, утримує фільтрувальну сітку всередині картера й надає доступ до неї під час заміни оливи. Це практичне рішення для ремонту, коли потрібно замінити не лише кришку, а й пов’язані з нею деталі.

Призначення та робота конструкції

Сітчастий фільтр затримує великі механічні забруднення, що перебувають у моторній оливі. Пружина притискає сітку та підтримує передбачене положення після встановлення кришки. Ущільнювальне кільце розміщується між кришкою і посадковою поверхнею картера, допомагаючи герметизувати з’єднання. Зовнішня шестигранна частина кришки призначена для монтажу та демонтажу відповідним інструментом.

Під час обслуговування кришку викручують із картера, після чого відкривається доступ до пружини й сітки. Таке компонування дає змогу оглянути фільтр під час зливання оливи, видалити накопичені частинки та оцінити стан усіх деталей з’єднання. Пошкоджену сітку, деформовану пружину, зношене кільце або кришку зі зірваними гранями доцільно замінити перед повторним складанням.

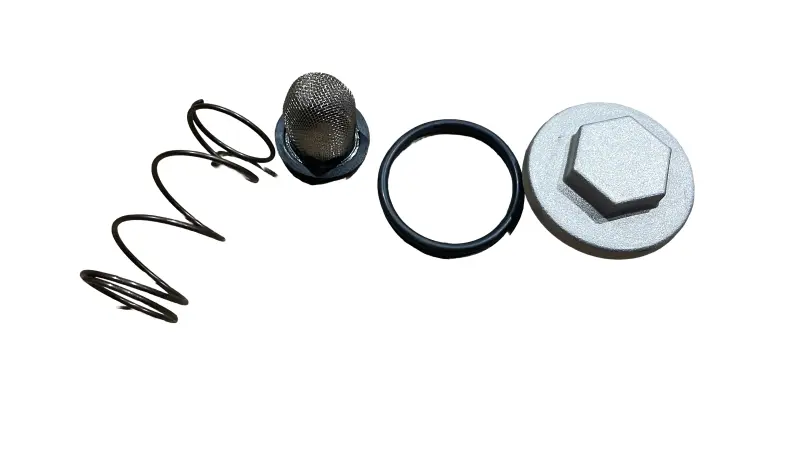

Склад комплекту

• Різьбова кришка із шестигранником — закриває отвір картера та дає змогу розбирати з’єднання інструментом відповідного розміру.
• Металева фільтрувальна сітка — виконує механічне очищення оливи від великих забруднень.
• Пружина — утримує сітку у встановленому положенні всередині двигуна.
• Ущільнювальне кільце — герметизує місце прилягання кришки до картера.

Комплектний вузол зручний, якщо попередні деталі загублено під час розбирання, вони мають пошкодження або відрізняються за станом і не повинні повертатися у двигун. Одночасна заміна кришки, сітки, пружини та кільця також позбавляє потреби окремо добирати взаємопов’язані частини цього з’єднання.

Як перевірити сумісність

Позначення CB125–250 вказує на сімейство чотиритактних двигунів, але не замінює перевірку конкретної модифікації. Перед замовленням порівняйте старий вузол за місцем установлення, формою кришки, конфігурацією різьби, діаметром посадкової частини, розміром ущільнювального кільця, довжиною та діаметром сітки, а також формою пружини. Особливо уважно звіряйте деталь, якщо двигун раніше ремонтували або замінювали: модель мотоцикла й фактично встановлений мотор можуть відрізнятися.

Комплект потрібно добирати саме для виконання, у якому велика шестигранна кришка закриває маслозливний отвір і водночас утримує фільтрувальну сітку. Він не замінює звичайний зливний болт іншої конструкції та не підходить до вузлів з іншим типом фільтра або іншою посадковою різьбою. Порівняння демонтованих компонентів допомагає уникнути невідповідності кришки картеру та неправильного положення сітки.

Установлення та обслуговування

Роботу виконують при зупиненому двигуні після підготовки ємності для оливи. Посадкове місце очищають від забруднень і залишків старого ущільнення. Сітку та пружину встановлюють у тій орієнтації, яку передбачає конструкція конкретного двигуна, а кільце розміщують без перекручування й защемлення. Різьбу спочатку наживляють рукою: кришка має входити рівно, без перекосу та надмірного зусилля.

Остаточне затягування виконують із моментом, зазначеним у настанові до встановленого двигуна. Надмірне зусилля може пошкодити різьбу картера, грані кришки або ущільнювальне кільце. Після заповнення двигуна оливою місце з’єднання перевіряють на відсутність просочування. Під час наступного обслуговування сітку оглядають на забруднення, розриви й деформацію, а пружину, кришку та кільце — на пошкодження, здатні порушити правильне складання.
